供应全自动反冲式过滤器



全自动反冲式过滤器
兴治高压阀门

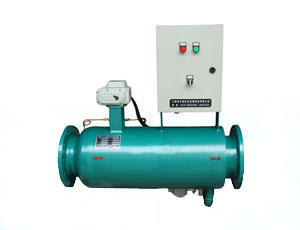

全自动反冲式过滤器


全自动反冲式过滤器适用于各种供水系统，工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。



                            全自动液晶控制器

规格尺寸


规格型号  A
（mm）  L
（mm）  重量
（Kg）  进出口尺寸  d
(mm)  最大流量
（T/h）
  电机
（Kw/r/min）
mm  in
XZ-2PZ  410  340  50  50  2  25  19  0.21/1400
XZ-2.5PZ  410  340  50  65  2.5  25  28  0.21/1400
XZ-3PZ  500  400  60  80  3  25  50  0.21/1400
XZ-4PZ  580  470  70  100  4  40  80  0.21/1400
XZ-5PZ  640  530  80  125  5  40  125  0.21/1400
XZ-6PZ  730  610  100  150  6  50  180  0.21/1400
XZ-8PZ  900  750  150  200  8  50  320  0.21/1400
XZ-10PZ  1050  900  180  250  10  50  490  0.21/1400
XZ-12PZ  1300  1100  200  300  12  65  710  0.21/1400
XZ-14PZ  1450  1250  266  350  14  65  970  0.21/1400
XZ-16PZ  1600  1350  350  400  16  65  1260  0.21/1400
XZ-18PZ  1800  1500  445  450  18  100  1590  0.21/1400
XZ-20PZ  2000  1650  500  500  20  100  1970  0.21/1400
XZ-24PZ  2200  1800  620  600  24  150  2850  0.21/1400


结构与工作原理
          全自动反冲式过滤器主要有优质碳钢筒体，特殊结构的不锈钢契形滤网，蝶阀及排污装置所组成。当过滤器工作时，蝶阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流有出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。整个冲洗过程系统可正常工作，无需停机。







应用领域
1.生活用水、生产工艺给水过滤。
2.超滤、反渗透、软化、离子交换等预处理。
3.海珍品育苗用海水净化，工厂化海水及淡水养殖用水过滤。
4.油田回注水过滤。
5.循环冷却水过滤。
6.中水回用、废水深度处理过滤。
7.钢铁、石油、化工、造纸、汽车、食品、冶金等行业循环水过滤。
8.地下水、地表水除浊净化。
9.中央空调、锅炉回水过滤。
10.对水质有一定要求的设备给水过滤。
11.泳池、景观水质净化。
12.市政、绿地喷洒、浇灌、农业喷灌、滴灌用过滤。
技术特点
1.过滤精度高，出水水质稳定。
2.通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。
3.控制系统反应灵敏，运行精确，具有压差和时间双重设定功能，可以根据不同水源和过滤精度灵活调整反洗压差或时间设定值。
4.清洗高效、彻底，滤网可完全恢复初始状态，因而可终身使用，无需更换。
5.反冲洗的同时不中断正常产水，连续运行，稳定可靠。
6.反冲洗历时短，反洗水耗仅为正常产水量的0.001-0.002％，省水、省电、节约能源。
7.结构设计紧凑合理，占地面积小，安装移动灵活方便。
8.设备易损件少，无耗材，运行维护费用低，操作管理简单。
9.应用领域广，可适用不同原水水质和用水要求。

技术参数
※工作压力：≤1.0MPa
※工作温度：≤100℃
※压损：≤0.015MPa
※过滤精度：d=1.0mm
其他：工作压力、过滤精度及规格尺寸可按用户要求特殊制造，法兰连接尺寸按GB-9119.8-88。
安装与使用
        全自动反冲式过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上而下，安装时应注意外壳上箭头方向必须与水流一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止。关闭排污阀，开启蝶阀，即完成排污过程，设备进入正常运行状态。
