气动法兰式硬密封蝶阀

注：按国标生产；产品质保期为自出厂日起质保一年，实行“三包”服务（包退、包换、包修）。    如有其它疑问欢迎来电咨询：
                  联系人：方经理                                      手机：13761012495
                    工作QQ：1419418143                      邮箱：so_that5@126.com

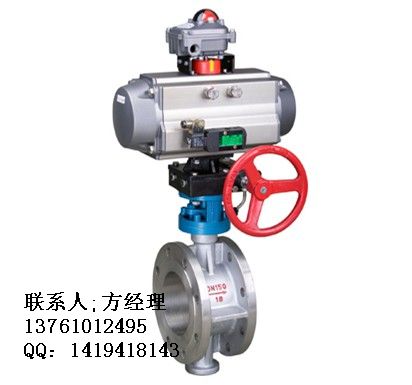

D643气动法兰式硬密封蝶阀



一、产品说明：
1  、体积小、重量轻、具有优良的切断性能。
2  、蝶板密封面设计成相对蝶板轴心为一斜截圆锥面，使得蝶板密封面与阀座密封面有一定的接触角，这个接触角均匀地围绕其圆周面相等于一个细长的楔形，并且蝶板圆周纵向处的密封线呈一准椭圆形曲线，两者同时起着密封的补偿作用。
3  、蝶板密封面在关闭状态下，受力均匀，承压能力高；蝶板在开启过程中，密封面各点同时完成脱离阀座密封面的动作，无挤卡现象，基本无摩擦，开启力矩极小。因此，成本低，密封性能好，寿命长。
4  、各种密封结构供选择，保证使用寿命及可靠性。蝶阀密封圈有整体式软密封(PTFE  ,  C-TFE  ,  G-TFE  )、硬化金属片式、整体式＋硬质合金，适用于各种工况。
5  、能实现双向密封功能，既可以调节，又具有切断功能。
6  、执行机构低摩擦力、工作效率高、推力大、安全性好。
7  、执行机构灵巧型、组合型(手动机构)的设计，可保证各方向的随意安装以及灵活控制。
8  、简捷醒目、可靠一体化的行程指示及限位开关和电磁阀的组合安装、无外接管路、减少泄漏点。
9、多种执行机构形式供选择、满足不同用户要求。
10  、装配维修方便，具有优越的性能价格比．
二、
公称通经DN（mm)  50～2000
公称药理PN（MPa)  0.6  1.0  1.6  2.5
密封试验(MPa)  0.66  1.1  1.76  2.75
强度试验(MPa)  0.9  1.5  2.4  3.75
适用温度  碳钢：-29℃～425℃  不锈钢：-40℃～650℃
适用介质  水、空气、天然气、油品及弱腐蚀性流体
泄漏率  符合GB/T13927-92标准
驱动方式  蜗轮传动、电动、气动、液动












三、气动法兰式硬密封蝶阀主要零部件材料
零件名称    材料
阀体    铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板    铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈    不锈钢、聚内脂、抗磨材料
阀杆    2Cr13、1Cr13不锈钢、铬钼钢
填料    柔性石墨

四、气动法兰式硬密封蝶阀采用标准
制造标准    JB/T  8527-97
法兰标准    GB9113-2000
结构长度标准    GB12221-89
检验标准    GB/T  13927-92
制造标准    JB/T  8527-97
法兰标准    GB9113-2000

常用尺寸公司备有现货；如有需求欢迎来电咨询：13761012495
