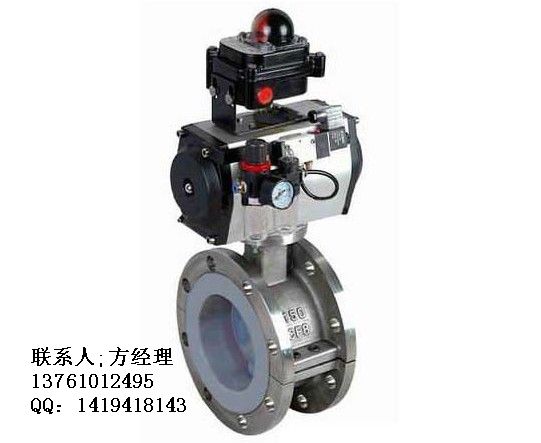

气动衬氟蝶阀

注：按国标生产；产品质保期为自出厂日起质保一年，实行“三包”服务（包退、包换、包修）。    如有其它疑问欢迎来电咨询：
                  联系人：方经理                                      手机：13761012495
                    工作QQ：1419418143                      邮箱：so_that5@126.com


D641F型气动法兰软密封蝶阀用途及特点：
软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

D641F型气动法兰软密封蝶阀其主要特点为：1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

D641F型气动法兰软密封蝶阀采用标准  :
设  计  标  准：  GB/T12238-1989；
lS0  10631-1994或BS  EN593-1998
法兰连接尺寸：GB/T17241．6-1998：
IS0  7005-2或BSEN  1092-2002
结  构  长  度  :  GB/T1  2221-1989：
lS0  5752-1988或BS  EN558-1
压  力  试  验：  GB/T13927-1  992；JB/T9092-1999；
lS0  5028-1993或BS  6755-l-1986

D641F型气动法兰软密封蝶阀主要技术参数

公称通径  DNmm  50～2000
公称压力  PNMPa  0.6  1.O  1.6
试验压力  PsMPa  强度试验  0.9  1.5  2.4
密封试验  O.66  1.1  1.76
适用介质  空气、水、污水、蒸气、煤气、油品等
驱动形式  手动、蜗轮传动、气传动、电传动




D641F型气动法兰软密封蝶阀主要零件的材料

零件名称  材料
阀体  球墨铸铁、铸钢、合金钢、不锈钢
蝶板  灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈  各种橡胶、聚四氟乙烯
阀杆  2Cr13、不锈钢
填料  0型圈、柔性石墨




蝶阀密封材料

材料品种  氯丁橡胶  丁腈橡胶  乙丙橡胶  聚四氟乙烯  硅橡胶  氟橡胶
代号  ×或  0rJ  XA或orJA  XB或orJB  xC、JC或0rF  XD或orJD  ×  E或orJE
耐最高温度  82℃  93℃  150℃  232℃  250℃  204℃
耐最低温度  -40℃  -40℃  -40℃  -268℃  -70℃  -23℃
适用工作温度  ≤65℃  ≤80℃  ≤120℃  ≤200℃  ≤200℃  ≤180℃


法兰蝶阀外形尺寸、连接尺寸

公称通径
DN(mm)  尺寸  (mm)
L  1.0MPa  1.6MPa
D  D1  Z-Φd  D  D1  Z-Φd
50  108  165  125  4-18  165  125  4-18
65  112  185  145  4-18  185  145  4-18
80  114  200  160  8-18  200  160  8-18
100  127  220  180  8-18  220  180  8-18
125  140  250  210  8-18  250  210  8-18
150  140  285  240  8-22  285  240  8-22
200  152  340  295  8-22  340  295  12-22
250  165  395  350  12-22  405  355  12-26
300  178  445  400  12-22  460  410  12-26
350  190  505  460  16-22  520  470  16-26
400  216  565  515  16-26  580  525  16-30
450  222  615  565  20-26  640  585  20-30
500  229  670  620  20-26  710  650  20-33
600  267  780  725  20-30  840  770  20-36
700  292  895  840  24-30  910  840  24-36
800  318  1015  950  24-33  1025  950  24-39
