JM742X隔膜式池底排泥阀
一、隔膜式池底排泥阀概述：
五、隔膜式池底排泥阀结构图：
JM742X隔膜式池底排泥阀
http://www.hsfamen.com/painifa/2015/1101/77.html
产品名称：
隔膜式池底排泥阀
产品型号：
JM742X
产品口径：
DN40-DN400
产品压力：
1.0MPa-1.6MPa
产品材质：
铸铁、碳钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
JM742X隔膜式池底排泥阀是由主阀、二位四同换向阀以及阀瓣等零件组成。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放;当二位四通处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。此阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。其由换向阀控制启闭动作，反应迅速，关闭准确。
二、隔膜式池底排泥阀工作原理及性能：
隔膜式池底排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好，检修方便，使用寿命可达五年以上。
三、隔膜式池底排泥阀技术参数：
四、隔膜式池底排泥阀主要部件材料：
工作压力
1.0Mpa
介质
水
使用温度
常温
隔膜室工作压力
0.3-1.0
隔膜室工作液
气、清水

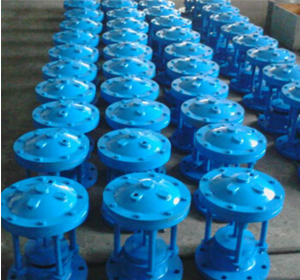

五、隔膜式池底排泥阀实拍图：
阀体
HT200
隔膜上腔
HT200
隔膜下腔
HT200
阀板
HT200
阀杆
不锈钢
拼帽
A3钢
隔膜片
耐磨丁晴橡胶和尼龙
六、隔膜式池底排泥阀主要外形尺寸
七、隔膜式池底排泥阀安装案例：
DN
40
50
65
80
100
125
150
200
250
300
350
L
107
115
125
135
146
165
180
215
255
285
325
H
235
234
258
280
307
358
400
490
576
663
750
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
