300X缓闭止回阀厂家直销
300X缓闭止回阀浙江温州专业生产厂家
300X结构特点

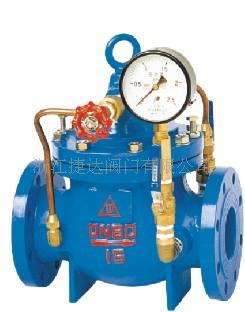

本公司生产的300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到最佳的开启或关闭速度。选用300X缓闭止回阀可以防止水锺水击的产生，以达到缓闭消声的效果。300X缓闭止回阀产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。300X缓闭止回阀系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
工作原理
当从300X缓闭止回阀进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。 当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
主要技术参数
公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 水 0-80
1.6 2.4 1.76
2.5 3.75 2.75
主要零件材料
零件名称 零件材料
阀体 阀盖 HT200 QT250
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针形阀 铜合金
球阀 铜合金
单向阀 铜合金
微型过滤器 不锈钢
主要外形尺寸
DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 179 179 179 210 210 215 245 305 365 415 510 560 658 696 735 735
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910
