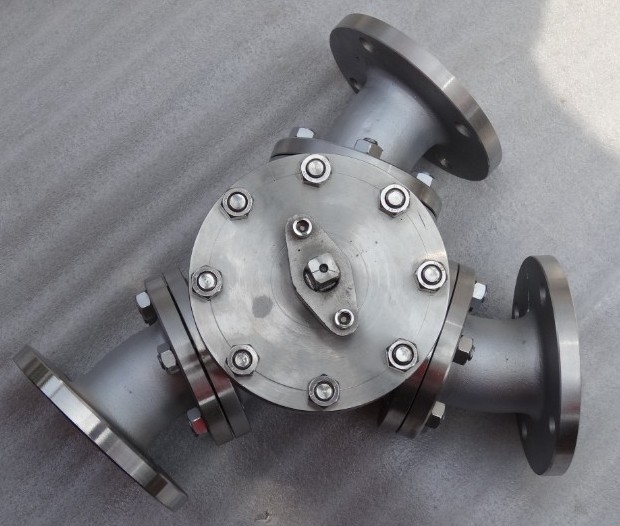

供应Q42F-16P不锈钢135度角Y型三通球阀
一、Q42F-16P不锈钢135度角Y型三通球阀产品介绍：
Q42F/H法兰连接135度斜角Y型三通球阀的流道形式为135度切换，流道平坦，流体阻力小，流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好、很顺的切换，该阀外型美观，结构紧凑合理，密封性能好。
Y型三通球阀，流道形式Y型，阀座为三面阀座，主要用于Y型管路流向的切换。
二、Q42F-16P不锈钢135度角Y型三通球阀主要零部件材料表:
序号
零件名称
材质名称(常规配置)
Q42F/H-C
Q42F/H-P
Q42F/H-R
Q42F/H-RL
1
阀体、阀盖
WCB
304(CF8)
316(CF3)
316L(CF3M)
2
填料
PTFE、PPL、柔性石墨
3
球体
WCB+HCr
304(CF8)
316(CF3)
316L(CF3M)
4
密封圈
PTFE、PPL
5
垫片
PTFE、PPL
6
阀杆
2Cr13
304
316
316L
7
双头螺栓
35CrMoA
304
316
316L
三、Q42F-16P不锈钢135度角Y型三通球阀主要性能规范表：
公称压力
PN(MPa)
试验压力PS(MPa)
壳体
高压液密封
低压液密封
1.6
2.4MPa
1.76MPa
0.6MPa
2.5
3.75MPa
2.75MPa
4.0
6.0MPa
4.4MPa
适用工况
适用介质
水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度
-28～450℃
执行标准
设计
GB/T12237-89
结构长度
GB12221
连接法兰
JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5
检验试验
GB/T13927、JB/T9092、API598
四、Q42F-16P不锈钢135度角Y型三通球阀主要外型尺寸表：
公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L
D
K
R
C
f
N-d
1.6
50
340
160
125
100
20
3
4-?18
65
400
180
145
120
20
3
4-?18
80
410
195
160
135
20
3
8-?18
100
460
215
180
155
22
3
8-?18
125
560
245
210
185
22
3
8-?18
150
660
280
240
210
24
3
8-?23
200
800
335
295
265
24
3
12-?23
250
1030
405
355
320
30
3
12-?25
300
1140
460
410
375
30
4
12-?25
