QDY421F不锈钢液动紧急切断阀-沪山阀门
一、不锈钢液动紧急切断阀用途：
QDY421F不锈钢液动紧急切断阀
http://www.hsfamen.com/qieduanfa/2015/1228/804.html
产品名称：
不锈钢液动紧急切断阀
产品型号：
QDY421F
产品口径：
DN15-DN200
产品压力：
1.6MPa-4.0MPa
产品材质：
碳钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
QDY421F不锈钢液动紧急切断阀是一种安全保护阀，安装在液化石油气储罐站，液相与气相管路上，与远距离手摇油泵（SB03-175型）配套使用，利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使手摇油泵卸压，或高温使易熔合金熔化，而本阀油缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。

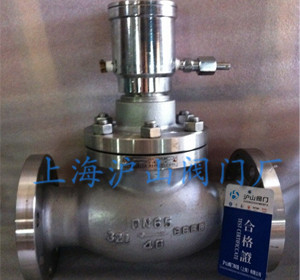

二、不锈钢液动紧急切断阀产品实拍：
三、不锈钢液动紧急切断阀技术参数：
四、不锈钢液动紧急切断阀性能规范：
压力等级
常温试验压力（Mpa)
壳体
密封
低气压密封
公称压力(Mpa)
1.6
2.4
1.76
0.6
2.5
3.75
2.75
0.6
4.0
6.0
4.4
0.6
适用温度
≥75℃
适用介质
机械油
五、不锈钢液动紧急切断阀主要零件材料：
压力等级
20K 4.0MPa
油缸工作压力
≤6.0.Mpa
使用温度
-40~+80℃
油缸使用介质
混合锭子油 ，变压器油
使用介质
天然气，液化气，液氨
熔闭时间
±70℃
关闭时间
≤10秒
油缸开启压力
≥2.0MPa
零 件 名 称
材 料
阀 体 阀 盖
碳 素 钢 WCB
油缸， 活塞
铬不锈钢
密封圈， O型川
聚四氟乙烯，丁晴橡胶
弹簧
50CrVA（弹簧钢）
六、不锈钢液动紧急切断阀保管安装使用注意事项：
1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2、安装前应将本阀清除干净，将各螺纹连接处拧紧。
3、本阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。
4、订货须注明法兰密封面形式，压力等级及连接标准。
七、不锈钢液动紧急切断阀安装尺寸：单位:(mm)
DN
L
D
D1
D2
b
f
z-d
H
D0
15
130
95
65
45
16
2
4-*14
215
120
20
150
105
75
55
16
2
4-*14
255
120
25
160
115
85
65
16
2
4-*14
285
120
32
190
135
100
75
18
2
4-*18
300
160
40
200
145
110
85
18
3
4-*18
320
200
50
230
160
125
100
20
3
4-*18
380
240
65
290
180
145
120
22
3
4-*18
420
280
80
310
195
160
135
22
3
4-*18
450
320
100
350
135
190
160
24
3
8-*23
520
360
125
400
270
220
188
28
3
8-*25
558
400
150
480
300
250
218
30
3
8-*25
750
400
200
600
360
310
278
34
3
12-*25
950
450
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
