一、J41W不锈钢法兰截止阀概述：
J41W不锈钢法兰截止阀
http://www.hsfamen.com/jiezhifa/2015/1221/712.html
产品名称：
不锈钢法兰截止阀
产品型号：
J41W
产品口径：
DN15-DN400
产品压力：
1.6MPa-10.0MPa
产品材质：
不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
J41W不锈钢法兰截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，J41W截止阀具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

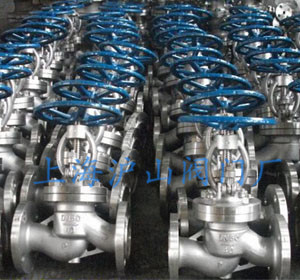

二、J41W不锈钢法兰截止阀产品实拍：
三、J41W不锈钢法兰截止阀特点：
1、结构比闸阀简单，制造与维修都较方便。
2、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，磨损与擦伤均不严重，密封性能好，使用寿命长。
3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
7、全开时阀瓣经常受冲蚀。
四、J41W不锈钢法兰截止阀设计与制造标准：
五、J41W不锈钢法兰截止阀性能规范：
设计制造
GB12235-89
结构长度
GB12221-89
法兰尺寸
JB/G79-94
阀门检查和试验按
GB13927
六、J41W不锈钢法兰截止阀零部件材料：
型号
公称
压力
试验压力
工作
温度(℃)
适用
介质
强度(水)(Mpa)
密封(水)空气(Mpa)
低压密封空气(Mpa)
J41W-16P(R)
1.6
2.4
1.8
0.6
≤200
NITRIC ACID
J41W-25P(R)
2.5
3.8
2.8
0.6
≤200
硝酸类
ACETIC ACID
醋酸类
NITRIV ACID
硝酸类
J41W-40P(R)
4.0
6.0
4.4
0.6
≤200
ACETIC ACID
J41W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸类
七、J41W不锈钢法兰截止阀主要外形尺寸：
零件名称
ZG1Cr18Ni9Ti系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12Mo2Ti系列
ZG00Cr17Ni14Mo2系列
WCB系列
阀体/阀盖
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
阀瓣
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
1Cr13
阀杆
ZG1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12Mo2Ti
00Cr17Ni14Mo2
1Cr13
填料
PTFE编织
PTFE编织
PTFE编织
PTFE编织
石墨
垫片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE
石墨+304
压盖
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
填料压环
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12Mo2Ti
00Cr17Ni14Mo2
1Cr13
螺栓
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取最新数据。
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
mm
200
243
253
280
312
321
325
355
415
460
510
700
975
1115
1250
1380
W
mm
120
140
160
160
200
200
240
240
280
320
360
560
600
700
800
900
重量
kg
5
6.5
7
13.5
16
32
45
60
80
107
134
268
449
663
750
1170
八、 J41W不锈钢法兰截止阀安装实例：
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
