J41H铸钢法兰截止阀-沪山阀门制造（上海）有限公司
J41H铸钢截止阀适用于公称压力PN1.6～16MPa，工作温度0～425℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。J41H铸钢法兰截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。型号： J41H-16C（铸钢）、J41H-16P（304）、J41H-16R（316）、J41H-25C、J41H-40C、J41H-64C、J41H-64P、J41H-64R。
J41H铸钢法兰截止阀
http://www.hsfamen.com/jiezhifa/2015/1221/713.html
产品名称：
铸钢法兰截止阀
产品型号：
J41H
产品口径：
DN10-DN300
产品压力：
1.6MPa-16MPa
产品材质：
铸钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
一、J41H铸钢法兰截止阀主要用途：

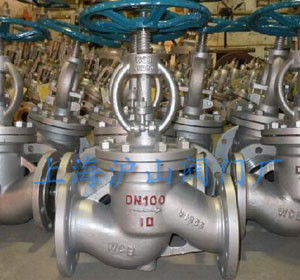

二、J41H铸钢法兰截止阀产品实拍：
三、J41H铸钢法兰截止阀产品特点：
1、结构简单，制造和维修比较方便；
2、工作行程小，启闭时间短；
3、密封性好，密封面间磨擦力小，寿命较长。
四、J41H铸钢法兰截止阀主要零件材料：
五、J41H铸钢法兰截止阀主要技术参数：
主要零件名称
材料
阀体、阀盖、阀瓣
WCB
阀座密封面
D577
闸板密封面
507Mo
阀杆
2Cr13
阀杆螺母
ZCuAl9Mn2
填料
柔性石墨
中法兰垫片
不锈钢缠绕式
中法兰连接螺柱
35CrMo
手轮
QT450-10
六、J41H铸钢法兰截止阀主要外形尺寸：
公称压力
(MPa)
试验压力 (HPa)
适用介质
适用温度℃
壳体
密封
低压密封
(液体)
(气)
J41H-16C
2.4
1.76
0.6
水、蒸汽、油品
-29℃～425℃
J41H-25C
3.75
2.75
J41H-40C
6
4.4
J41H-64C
9.6
7.04
J41H-100C
15.0
11.0
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取最新数据。
1.6MPa
DN
L
D
D1
D2
b
n-Φd
H
D0
J41H-16C
10
130
90
60
40
14
4-Φ14
198
120
15
130
95
65
45
14
4-Φ14
218
120
20
150
105
75
55
14
4-Φ14
258
140
25
160
115
85
65
14
4-Φ14
275
140
32
180
135
100
78
16
4-Φ18
280
160
40
200
145
110
85
16
4-Φ18
330
180
50
230
160
125
100
16
4-Φ18
350
200
65
290
180
145
120
18
4-Φ18
370
280
80
310
195
160
135
20
8-Φ18
400
280
100
350
215
180
155
20
8-Φ18
415
320
125
400
245
210
185
22
8-Φ18
460
360
150
480
280
240
210
24
8-Φ23
510
450
200
600
335
295
265
26
12-Φ23
710
500
250
650
405
335
320
30
12-Φ25
786
550
300
750
460
410
375
30
12-Φ25
925
600
七、J41H铸钢法兰截止阀安装实例：
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
