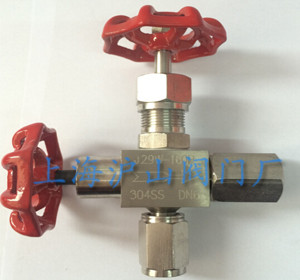

一、J29W压力表截止阀介绍
J29W压力表截止阀
http://www.hsfamen.com/zhenxingfa/2015/1028/37.html
产品名称：
压力表截止阀
产品型号：
J29W压力表截止阀
产品口径：
DN3-DN6
产品压力：
1.6MPa-32MPa
产品材质：
碳钢、铬镍不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
J29W型压力计截止阀，广泛用于石油、气体、蒸汽水氮氢混合等介质管路上，用作测试压力的启闭装置。直流式柱塞阀具有连接牢固，密封性能好，并有排污性能等特点。
二、J29W压力表截止阀应用规范
1、设计制造：GB/T 12224-1989 JB/T 7747-1995
2、连接形式：管接头内螺纹连接；法兰连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
三、J29H/W压力表针型阀主要零部件材料
四、J29W压力表截止阀主要性能规范
零件名称
阀体
阀杆
阀底座
填料
填料阀盖
手轮
J29H/W-320
碳钢
铬不锈钢
聚四氟乙稀、柔性石墨
碳钢
优质碳钢
J29H/W-320P
铬镍不锈钢
铬不锈钢
铬镍不锈钢
不锈钢
五、J29W压力表截止阀主要外型及连接尺寸
型号
公称压力(MPa)
试验压力(MPa)
工作压力
(MPa)
工作温度
(℃)
适用介质
壳体 (MPa)
密封
(液)
密封 (气)
J29H/W-320
32.0
48.0
35.2
0.6
32.0
P≤540℃
液化石油气水、酸、蒸汽、油品等
J29H/W-320
32.0
48.0
35.2
0.6
32.0
C≤425℃
六、J29W压力表截止阀主要外形尺寸
型号
公称直径(mm)
尺 寸
重量(Kg)
L1
D1
D2
L2
H
H1
M1
M2
J29H/W-320
3
60
65
50
65
85
93
M14×1.5
M20×1.5
1.0
J29H/W-320
6
60
65
50
65
85
93
M14×1.5
M20×1.5
1.0
规格
M1
M2
L1
L2
H
Do
重量（kg）
DN6
M20×1.5
M14×1.5
60
56
86
63
1.0
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
