一、角式针形截止阀特性：

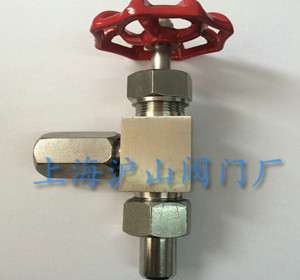

J24W角式针形截止阀
http://www.hsfamen.com/zhenxingfa/2015/1028/35.html
产品名称：
角式针形截止阀
产品型号：
J24W
产品口径：
DN6-DN25
产品压力：
1.6MPa-32MPa
产品材质：
碳钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
J24W角式针形截止阀是一种可以精确调整的阀门用途较广，他的连接方式可以为外螺纹连接，也可以和管道直接插焊，这样在管路中拆卸也方便简单。
1、 制造标准: GB/T12224-2005 JB/T7747-1995
2、连接形式: 外螺纹接管对焊连接
3、结构特征：锥密封，活动阀瓣，直角式
4、 阀门检验和试验: GB/T13927-1992
5、 公称压力:≤10000Psi
6、适用工作温度:-29℃～+200℃
7、适用介质:水,油,气等腐蚀性及非腐蚀性介质
8、公称通径:DN6,DN10,DN15,DN20,DN25…
二、角式针形截止阀主要零件材料
序号
零件名称
材质
1
焊接接管
20# A105 SS304 SS304L SS316 SS316L
2
平垫圈
PTFE RTFE
3
连接螺母
20# A105 SS304 SS304L SS316 SS316L
4
阀体
20# A105 SS304 SS304L SS316 SS316L
5
阀盖垫片
紫铜(Red copper) PTFE
6
阀盖
20# A105 SS304 SS304L SS316 SS316L
7
填料垫
PTFE 柔性石墨 金属盘根
8
填料
PTFE 柔性石墨
9
填料压盖
20# A105 SS304 SS304L SS316 SS316L
10
锁紧螺母
20# A105 SS304 SS304L SS316 SS316L
11
阀杆
20# A105 SS304 SS304L SS316 SS316L
12
手轮
20# A105 SS304 SS304L SS316 SS316L
13
带帽螺母
20# A105 SS304 SS304L SS316 SS316L
零件名称
阀体、阀盖
阀杆、阀瓣
填料
J24W-160P-DN3
铬镍不锈刚
不锈钢
聚四氟乙稀、柔性石墨
J24W-320P-DN6
优质碳钢
铬镍不锈钢
聚四氟乙稀、柔性石墨
三、角式针形截止阀主要性能规范：
四、角式针形截止阀尺寸:
型号
公称压力(MPa)
试验压力PS(MPa)
工作压力(MPa)
工作温度(℃)
适用介质
壳体
密封（液）
密封（气）
J24W-160P-DN3
16.0
24.0
17.6
0.6
16.0
P≤200℃
液化石油气水、油品等
J24W-320P-DN6
32.0
48.0
35.2
0.6
32.0
C≤425℃
ITEM NO.
公称通径 DN
M
?
L1
L
H
D0
J24W/H-2-1
DN6
M20*1.5
?14
70
70
96
63
J24W/H-2-2
DN10
M24*1.5
?18
80
80
115
78
J24W/H-2-3
DN15
M30*2
?22
90
90
122
100
J24W/H-2-4
DN20
M36*2
?28
110
110
156
110
J24W/H-2-5
DN25
M39*2
?33
115
115
170
140
