一、J23W外螺纹针形截止阀原理：

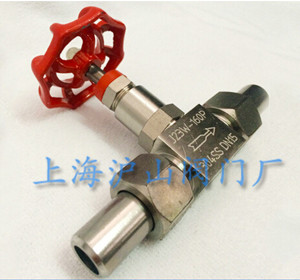

J23W外螺纹针形截止阀
http://www.hsfamen.com/zhenxingfa/2015/1027/33.html
产品名称：
外螺纹针形截止阀
产品型号：
J23W
产品口径：
DN6-DN25
产品压力：
1.6MPa-42MPa
产品材质：
碳钢、不锈钢304、316
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
J23W外螺纹针形截止阀是电力、电气、机电设备工程、电控设备工程中应用最多的阀门之一，由于其安装方便，制造合理，经济简单，所以大量使用在电力工程等管道中。本公司生产的J23W-160P/320P针型阀采用优质锻钢加工阀尖垂直运动，无旋转使用寿命长，结构美观，手感轻巧等特点，是高压气体，液体最好的流量开关，广泛用于发电厂，炼油厂，化工等单位。
二、J23外螺纹针形截止阀型号：
J23H-16C，J23H-25C，J23H-40C，J23H-64C，J23H-160C，J23H-320C
J23W-16P，J23W-25P，J23W-40P，J23W-64P，J23W-160P，J23W-320P
三、外螺纹针形截止阀J23W-160P尺寸：
DN6 焊接头孔内径6mm 焊管口外径14mm
DN10 焊接头孔内径8mm 焊管口外径14mm
DN15 焊接头孔内径12mm 焊管口外径18mm
DN20 焊接头孔内径14mm 焊管口外径20mm
DN25 焊接头孔内径 16mm 焊管口外径22mm
四、外螺纹截止阀J23W-40P/64P特性：
1、适用介质：水、油、气等非腐蚀性介质与硝酸、醋酸等腐蚀性介质。
2、阀瓣为活动阀瓣，锥面密封,连接形式为外螺纹连接对焊管。
3、工作温度适用与-29℃～+538℃，工程压力：≤10000Psi。
4、制造标准严格按照：GB/T12224-2005 JB/T7747-1995标准执行。
五、J23W外螺纹针型阀主要零部件材料
六、J23W外螺纹针型阀主要性能规范
零件名称
阀杆，阀盖
阀杆，阀瓣
填料
J23W-16P
铬镍不锈钢
铬镍不锈钢
聚四氟乙稀，柔性石墨
J23W-160、J23W-320
优质碳钢
铬不锈钢
七、J23W外螺纹针型阀主要外形及连接尺寸
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体 Shell
密封(液)Seal
密封(气)Seal
J23W-16
1.6
2.4
1.76
0.6
1.6
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J23W-40P
4.0
6.0
4.4
0.6
4.0
J23W-160
16.0
24.0
17.6
0.6
16.0
C≤425 OC
J23W-320P
32.0
48.0
35.2
0.6
32.0
J23W-420P
42.0
63.0
46.2
0.6
42.0
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
Do
D1
D2
L
H1
H2
M
6
65
14
6
140
96
106
20×1.5
0.9
10
80
18
10
160
115
125
24×1.5
1.18
15
100
22
15
180
122
132
30×2
2.0
20
110
28
18
220
156
166
30×2
3.5
25
140
33
22
230
169
180
39×2
4.3
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
