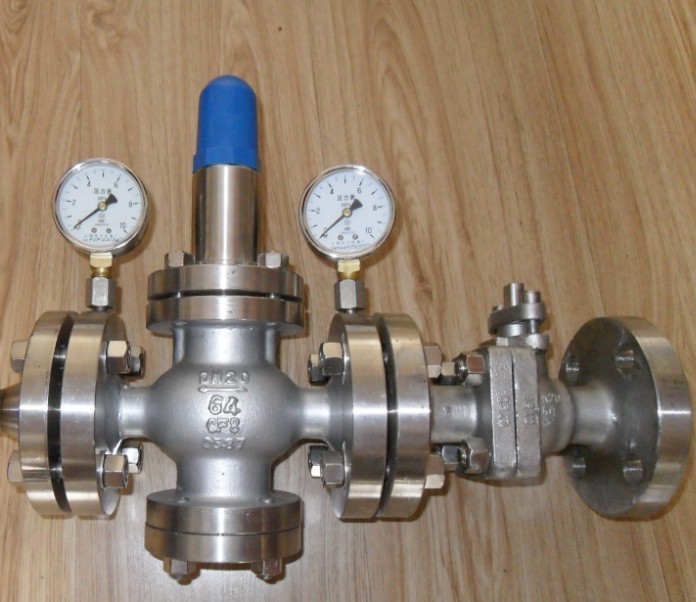

Y43H-64C，Y43H-100C高压蒸汽减压阀
Y43H-64C，Y43H-100C高压蒸汽减压阀
Y43H/Y型先导活塞式蒸汽减压阀
蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
Y43H蒸汽减压阀主要性能:
公称压力
试验压力（MPa）
压力调节范围（MPa）
适用温度
强度
密封
进口压力
出口压力
出口压力偏差值
1.6
2.4
1.76
0.25~1.6
0.05~1
≤±0.05
≤200℃
表二：25公斤级Y43H蒸汽减压阀
公称压力
试验压力（MPa）
压力调节范围（MPa）
适用温度
强度
密封
进口压力
出口压力
出口压力偏差值
2.5
3.8
2.5
1.8
0.1~1.6
≤±0.07
≤350℃
2.3
≤250℃
2.5
≤200℃
表三：40公斤级Y43H蒸汽减压阀
公称压力
试验压力（MPa）
压力调节范围（MPa）
适用温度
强度
密封
进口压力
出口压力
出口压力偏差值
4.0
6.0
4.4
2.5
0.1~1.6
≤±0.07
≤400℃
3.3
≤300℃
4.0
≤200℃
表四：64公斤级Y43H整齐减压阀
公称压力
试验压力（MPa）
压力调节范围（MPa）
适用温度
强度
密封
进口压力
出口压力
出口压力偏差值
6.4
9.6
7.04
2.9
0.1~3
≤±0.07
≤450℃
5.2
≤300℃
6.4
≤200℃
表五：流量系数CV
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500
Y43H蒸汽减压阀结构图及主要尺寸:
序号
名称
序号
名称
序号
名称
序号
名称
1
阀体
6
主阀
11
附阀弹簧
16
螺塞
2
上盖
7
主阀弹簧
12
膜片
17
下盖
3
活塞
8
主阀座
13
调节弹簧
18
下盖垫片
4
缸套
9
附阀
14
调节螺钉
19
中道垫片
5
活塞环
10
附阀座
15
帽盖
DN
L
D
D1
D2
D3
b
f
H1
H2
Z-Φ
20
160
105
75
55
100
16
2
89
312
4-14
25
180
115
85
65
115
16
2
101
315
4-14
32
200
135
100
78
130
18
2
107
320
4-18
40
220
145
110
85
145
18
3
113
325
4-18
50
250
160
125
100
155
20
3
120
335
4-18
65
260
180
145
120
170
20
3
140
340
4-18
80
310
195
160
135
200
22
3
150
360
8-18
100
350
215
180
155
200
24
3
150
390
8-18
125
400
245
210
185
245
28
3
180
415
8-18
150
450
280
240
210
245
28
3
180
440
8-23
200
500
335
295
265
335
30
3
225
475
12-23
250
600
405
355
320
420
34
4
250
545
12-25
300
750
460
410
375
425
36
4
265
575
12-25
350
850
520
470
435
510
40
4
390
650
16-25
400
900
580
525
485
580
44
4
430
705
16-30
Y43H-25蒸汽减压阀尺寸：
DN
L
D
D1
D2
D3
b
f
H1
H2
Z-Φ
25
200
115
85
65
115
16
2
101
315
4-14
32
200
135
100
78
125
18
2
107
320
4-18
40
220
145
110
85
140
18
3
113
325
4-18
50
250
160
125
100
140
20
3
120
335
4-18
65
260
180
145
120
160
22
3
125
340
8-18
80
310
195
160
135
180
22
3
140
360
8-18
100
350
230
190
160
200
24
3
150
390
8-23
125
400
270
220
188
260
28
3
190
425
8-25
150
450
300
250
218
275
30
3
210
445
8-25
200
500
360
310
278
340
34
3
245
485
12-25
250
600
425
370
332
420
36
3
270
545
12-30
300
800
485
430
390
425
40
4
335
575
16-30
350
850
550
490
448
510
44
4
390
660
16-34
400
900
610
550
505
580
48
4
430
710
16-34
Y43H-40蒸汽减压阀尺寸：
DN
L
D
D1
D2
D3
D6
b
f
f1
H1
H2
Z-Φ
25
200
115
85
65
115
58
16
2
4
101
315
4-14
32
220
135
100
78
130
66
18
2
4
107
320
4-18
40
240
145
110
85
145
76
18
3
4
113
325
4-18
50
270
160
125
100
155
88
20
3
4
120
335
4-18
65
280
180
145
120
170
110
22
3
4
140
365
8-18
80
330
195
160
135
200
121
22
3
4
150
385
8-18
100
380
230
190
160
200
150
24
3
4.5
150
385
8-23
125
440
270
220
188
247
176
28
3
4.5
185
425
8-25
150
500
300
250
218
275
204
30
3
4.5
210
445
8-25
200
560
375
320
282
340
260
38
3
4.5
245
485
12-30
Y43H-64蒸汽减压阀尺寸：
DN
L
D
D1
D2
D3
D6
b
f
f1
H1
H2
Z-Φ
25
200
135
100
78
130
58
22
2
4
110
370
4-18
32
220
150
110
82
135
66
24
2
4
125
380
4-23
40
240
165
125
95
150
76
24
3
4
130
395
4-23
50
270
175
135
105
160
88
26
3
4
135
405
4-23
65
280
200
160
130
180
110
28
3
4
140
410
8-23
80
330
210
170
140
208
121
30
3
4
170
445
8-23
100
380
250
200
168
208
150
32
3
4.5
175
455
8-25
125
440
295
240
202
295
176
36
3
4.5
245
504
8-30
150
500
340
280
240
350
204
38
3
4.5
310
580
12-34
200
560
405
345
300
408
260
447
3
4.5
310
581
12-34
Y43H蒸汽减压阀安装与使用:
Y43H蒸汽减压阀故障与消除方法:
故障现象
产生原因
消除方法
不减压
⒈主阀或附阀密封面有污垢
⒈将污垢清除干净
不通汽
⒈清洗过程中阀盖装错位
⒈拆下阀盖准确定位后装好
本蒸汽减压阀适用于蒸汽介质的管路上，通过调节使介质压力降低到目标值，当进口压力发生变化时，靠介质本身能量自动保持出口压力在一定范围，但进出口的压差必须≥0.2MPa.详细数值参考下列表格数据：
表一：16公斤级Y43H蒸汽减压阀
⒈安装减压阀前必须先对使用管路系统进行冲洗清理，防止施工过程中的焊渣、氧化皮等脏物随介质流入阀内，影响减压阀正常工作，并在阀前安装过滤设备。
⒉减压阀在安装时尽可能的安装在便于操作和维修的位置，在管路上安装该减压阀时必须水平直立安装，管路中的介质流向应和本阀箭头指向保持一致。
⒊使用时应先把旁路管道上的截止阀门打开，排除管路中的冷凝水和汽水混合物，防止在减压阀开启时产生水击现象损坏减压阀，在无异常现象后，按顺时针方向缓慢旋动调节螺钉，将出口压力值调节到目标压力，调节完成后将调节螺钉上的锁紧螺母背紧，拧上防护盖。
⒋安装减压阀阀前阀后的直管长度阀前约600MM，阀后约1000MM。
⒌减压存放应在干燥环境，进出口必须用盲板堵塞，长期存放还应定期进行检查，各部位及加工面上涂上防锈剂。
减压失灵
直通
⒉主阀或附阀密封面损坏
⒊主、附阀瓣弹簧疲劳或折断
⒋反馈通道C孔堵塞
⒌膜片疲劳或损坏
⒍活塞汽缸磨损或腐蚀
⒎活塞环槽与活塞卡主
⒏阀体内充满冷凝液
⒉密封面研磨修复或更换
⒊更换新弹簧
⒋清除通道内的堵塞物
⒌更换膜片
⒍加工修正或更换活塞环
⒎拆下活塞清洗
⒏松开螺塞排出冷凝液
⒉上垫片移位堵住进出孔
⒊进入附阀通道孔堵塞
⒉使垫片孔对准进出孔
⒊拆下阀盖清除通道堵塞物
