YJD-A/B法兰口星型卸灰阀型号齐全价格实惠海源生产厂家

星型卸灰阀是除尘设备排灰，关风和其它设备给料的主要设备，适用于粉状物和颗粒状物料，为环保、冶金、化工  、粮食、食品、等工业部门广泛应用。星型卸灰阀采用钢板焊接结构叶片耐磨性好叶片与传动轴刚型连接结构紧凑工作可靠轻便节能工作原理。
YJD系列卸料装置，又名星型卸灰阀，它由电机、齿差行星减速器（X）或针纶摆线减速机（Z）与转龙式卸料器三部分组成。共有两个系列，60种规格。进出口法兰的为A型，圆形的为B型。

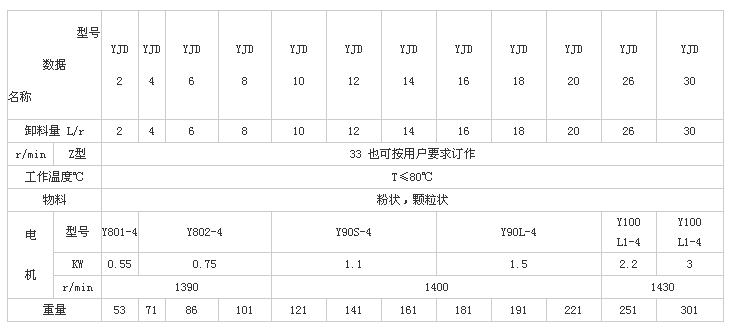

主要技术参数：

型号
Type  每转体积
Volume/
Rotation  减速电机型号
(Speed-down motor model) 转速
（Rew）  工作温度
（Work temperature）  重量

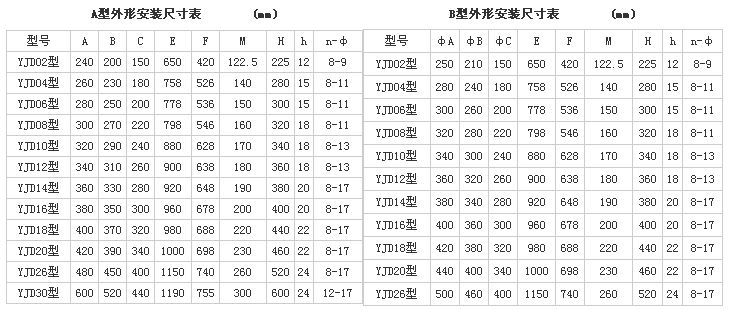

(Weight)  安装联接尺寸 Installation Dimension
KW r/min ℃ Kg A B C A1 B1 C1 H L N-Φ
2型 2立升/转 XLD2-59-0.55  24 ≤280 80 Φ240 Φ200 Φ150 240 200 150 240 870 8-Φ11
4型 4立升/转 XLD2-59-0.55 24 ≤280 100 Φ280 Φ240 Φ180 280 230 180 280 910 8-Φ13
6型 6立升/转 XLD2-59-0.55 24 ≤280 120 Φ300 Φ260 Φ200 290 250 200 300 930 8-Φ13
8型 8立升/转 XLD3-59-0.75 24 ≤280 130 Φ320 Φ280 Φ220 310 270 220 320 995 8-Φ13
10型 10立升/转 XLD3-59-1.1 24 ≤280 140 Φ340 Φ300 Φ240 330 290 240 340 1030 8-Φ15
12型 12立升/转 XLD3-59-1.1 24 ≤280 150 Φ360 Φ320 Φ260 350 310 260 360 1050 8-Φ15
14型 14立升/转 XLD3-59-1.1 24 ≤280 165 Φ380 Φ340 Φ280 380 330 280 380 1070 8-Φ18
16型 16立升/转 XLD3-59-1.1 24 ≤280 175 Φ400 Φ360 Φ300 400 350 300 400 1090 8-Φ18
18型  18立升/转 XLD3-59-1.5  24 ≤280 210 Φ420 Φ380 Φ320 420  370 320  420  1140 8-Φ18
20型 20立升/转 XLD3-59-1.5 24 ≤280 230 Φ440 Φ400 Φ340 440 390 340 440 1160  8-Φ18
26型 26立升/转 XLD4-59-1.5 24 ≤280 300 Φ500 Φ460 Φ400 510 450 400 520 1260  8-Φ18
30型 30立升/转 XLD4-59-2.2 24 ≤280 350 Φ540 Φ500 Φ440 540  490 440 560  1335   8-Φ18
40型 40立升/转 XLD4-59-/3 24 ≤280 570 Φ610 Φ560 Φ480 600 550 480 620 1470 16-Φ18
60型 60立升/转 XLD4-59-3 24 ≤280 600 Φ660 Φ610 Φ500 660 6610 500 680 1500 16-Φ18
80型 80立升/转 XLD5-59-4 24 ≤280 490 Φ670 Φ620 Φ540 670 620 540 720 1580 16-Φ18
100型 100立升/转 XLD5-59-4 24 ≤280 900 Φ740 Φ680 Φ600 730 680 600 800 1700 16-Φ18

250型 250立升/转 XLD6-59-5.5 24 ≤280 1100 1060×900 960×800  860×700 1000 2050 22-Φ20
