ZMAP(N)气动薄膜低温调节阀-上海鸿蝶阀门有限公司

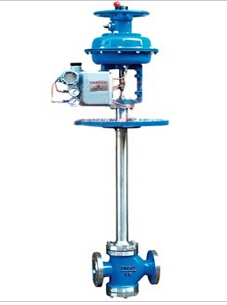

ZMAP气动薄膜低温单座调节阀/ZMAN气动薄膜低温双座调节阀是单座、双座调节阀的变形产品。它与常温不同之处在于采用长颈型上阀盖，使填料处于常温下工作。气动薄膜低温调节阀适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，必须配用定位器。
气动低温调节阀 结构原理
气动低温调节阀由气动薄膜执行机构和耐低温的单、双座调节阀两部分组成。
由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。
气动低温调节阀 主要技术参数
公称通径
DN
单座
20
25
32
40
50
65
80
100
125
150
200
双座
25
32
40
50
65
80
100
125
150
200
额定流量
单座
0.08
0.12
0.2
0.32
0.5
0.8
1.2
2
3.2
5
8
12
20
32
50
80
120
200
280
450
系数Kv
双座
10
6
25
40
63
100
160
250
400
630
流量特性
直线
直线；等百分比
配用执行机构型号
ZMA-2
ZMA-3
ZMA-4
ZMA-5
行程
10
10
16
25
40
60
作用方式
气关式（B），气开式（K）
弹簧压力范围KPa
标准信号：20～100；其它信号；40～200；20～60；60～100
气动低温调节阀 主要外形尺寸
公称通径DN（mm）
20
25
32
40
50
65
80
100
125
150
200
A
230
280
280
325
410
495
135
235
235
255
280
310
345
370
430
470
550
660
1
160
260
260
285
305
340
375
405
460
525
590
700
2
190
290
290
315
335
370
410
440
490
560
630
740
n-
6-12
8-14
8-14
8-14
8-16
10-16
10-18
12-18
16-18
20-18
单座
H
L
120
190
200
210
235
265
295
210
370
440
475
570
H1=500
862
1006
1060
1066
1137
1152
1377
1390
1394
H1=600
962
1106
1160
1166
1237
1252
1477
1490
1494
H1=700
1062
1206
1260
1266
1337
1352
1577
1590
1594
1743
1751
1790
H1=800
1162
1306
1360
1366
1437
1452
1677
1690
1694
1843
1851
1890
H1=900
1262
1406
1460
1466
1537
1552
1777
1790
1794
1943
1951
1990
H1=1000
1362
1506
1560
1566
1637
1652
1877
1890
1894
2043
2051
2090
H1=1100
2143
2150
2190
H1=1200
2243
2250
2290
H2
32
58
112
118
129
144
178
191
195
243
251
290
双座
H
L
200
210
235
265
295
320
370
440
475
570
H1=500
1065
1068
1147
1152
1387
1407
1419
H1=600
1165
1168
1247
1252
1487
1507
1519
H1=700
1265
1268
1347
1352
1587
1607
1619
1768
1778
1820
H1=800
1365
1368
1447
1452
1687
1607
1719
1868
1878
1920
H1=900
1465
1468
1547
1552
1787
1807
1819
1968
1978
2020
H1=1000
1565
1568
1647
1652
1887
1907
1919
2068
2078
2120
H1=1100
2168
2178
2220
H1=1200
2268
2278
2320
H2
117
120
139
144
188
208
208
268
278
320
