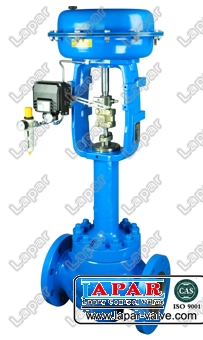

LPH11型单座调节阀
●概述
LPH11型单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀的泄露量符合ANSIB16.104标准。本产品符合GB/T4213-92。

●执行机构
型式：    ZHA多弹簧薄膜执行机构、
          ZVA5单弹簧薄膜执行机构、
          ZVA6单作用气缸活塞执行机构、
          ZVP双作用气缸活塞执行机构
膜片材料: 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240Kpa(ZHA,ZVA5型)，
          190～350、190～400Kpa(ZVA6型)
供气压力：140～400Kpa(ZHA型)、140～280Kpa(ZVA5型)、
          400～500Kpa(ZVA6型)、300～500KPa(ZVP型)
气源接口：Rc1/4"
环境温度：-30～+70oC

●阀体
型式：    直通单座铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600
          JIS 10、16、20、30、40K
          PN1.6、4.0、6.4Mpa
连接型式
法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JISB2201-1984、ANSIB16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW(40～50mm) 对接焊BW（65～200mm）
材料：    铸钢（ZG230-450）、铸不锈钢（ZG1Cr18 Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上阀盖：  常温型（P）：-17～+230oC
          伸长I型（EI）:-45～-17oC +230～566oC
          伸长II型（EII）:-100～-45oC
          伸长III型（EIII）：-196～-100oC
压盖型式：螺栓压紧式
填料：    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

●阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：高容量流量特性，参考图1
          金属阀座：等百分比特性（％C）和线性特性（LC）
          软 阀 座：等百分比特性（％T）和线性特性（LT）
          高精度流量特性，参考图2
          金属阀座：等百分比特性（％CF）和线性特性（LCF）
          软 阀 座：等百分比特性（％TF）和线性特性（LTF）
注：      关于聚四氟乙烯阀座的工作温度和压差，请参考图3
材料：    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
注：      司太莱堆焊的使用范围，参考图4

●附件
定位器、空气过滤减压器、保位阀、行程开关，阀位传送器、手轮机构等

●性能
泄漏量：  金属阀座：小于阀额定容量的0.01％，符合ANSI B16.104-1976IV级
          软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1967VI级
回差：    带定位器：小于全行程的1％
          不带定位器：小于全行程的3％（ZHA1型小于全行程的5％）
基本误差：带定位器：小于全行程的±1％
          不带定位器：小于全行程的±5％（带ZPQ为±3％，ZHA1配ZEP为±2％）
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1
