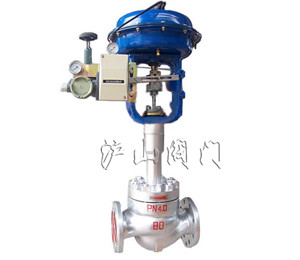

HTSW电动波纹管密封单座调节阀
HTSW电动波纹管密封单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀的泄漏量符合ANSI
B16.104标准。上阀盖采用波纹管密封结构，适用于极毒、易燃、易爆、易挥发和稀有贵重金属介质的调节，也可用在真空的场合。标准规范
公称通径：DN40～500
公称压力：ANSI 125LB～1500LB
连接形式：法兰、焊接
适用温度：-101～649℃
泄漏量∶金属阀座∶小于阀额定容量的0.01℅，符合ANSI
B16.104-1976IV级
软阀座∶小于阀额定容量的10-7, 符合ANSI
B16.104-1976IV级
回差∶配DKZ执行机构为1.5℅;配361L执行机构为2℅;配RS执行机构为1℅;配PSL执行机构为1℅
基本误差∶配DKZ执行机构为±2.5℅;配361L执行机构为±2℅;配RS执行机构为±1℅;配PSL执行机构为±1℅
注：采用标准的V型聚四氟乙烯填料
可调范围∶50∶1(0.25≤Cv≤14)或30∶1(CV≤0.16)
公称通径∶40、50、65、80、100、150、200㎜
公称压力∶ANSI 125、150、300、600
JIS 10、20、30、40K
PN1.6、4.0、6.4MPa
使用压力∶1.6MPa，2MPa，3.5MPa
连接型式∶法兰连接∶FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准∶JIS B2201、ANSI
B16.5、GB/T9112～9124-2000等
焊接连接∶嵌接焊SW(40～50㎜)
对接焊BW(65～200㎜)
材
料∶铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖∶-45～-17℃、-17～+230℃、+230℃～+350℃
注∶工作温度不准超过各种材料的允许范围
压盖型式∶螺栓压紧式
填
料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
HTSW电动波纹管密封单座调节阀
http://www.hushanfamen.com/Valve_Product_55.html
产品名称：
HTSW电动波纹管密封单座调节阀
产品型号：
HTSW
产品口径：
DN40-800mm
产品压力：
1.6-6.4MPa
产品材质：
铸铁、铸钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
