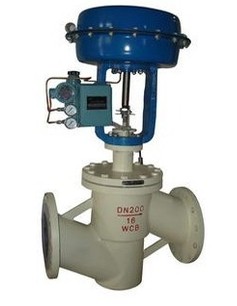

ZMAPF46气动衬氟单座调节阀,衬氟单座调节阀,单座调节阀
详细内容：

一、ZMAPF46气动衬氟单座调节阀产品说明

     ZMAPF46气动衬氟单座调节阀是由多弹簧气动薄膜执行机构和防腐蚀直通低流阻单座阀组成，单座阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46)塑料，又采用聚四氟乙烯波纹管密封，具有密封性能好，动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

二、ZMAPF46气动衬氟单座调节阀特点：

1．气动衬氟单座调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制

2．气动衬氟单座调节阀按作用模式可分；正作用：电闭式-常开型(当电信号增大时阀位向下位移)《B型》 反作用：电开式-常闭型(当电信号增大时阀位向上位移)，《K型》

3． 衬氟单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，阀体内腔、阀芯、阀座、阀杆等阀内所有部件包衬2.5~3mm厚的聚全氟乙丙烯(F46)塑料，具有耐强腐蚀性酸、碱类等介质。采用聚四氟乙烯波纹管和聚四氟乙烯填料双重密封，波纹管把介质与外界隔绝，保证阀芯上下动作灵活。密封性能优良，一旦波纹管损坏，填料箱可起第二道保护性密封作用，确保无渗漏。阀芯、阀座全衬聚全氟乙丙烯为软质密封，泄漏量低于IV级标准。适用于阀前阀后压差小，对介质泄漏量及调节精度有严格要求的场合

4．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比(对数)性、直线性。本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、波纹管密封型品种。产品压力等级有PN1.0、1.6 MPa；公称通径DN15~150mm；最小阀芯DN10mm。适用流体温度有-20~+150℃；阀体有DN20~32mm为分体式、DN40~150mm为整体式

    调节阀相关基础知识：调节阀又称为控制阀，其下又分为电动调节阀、气动调节阀、CV3000调节阀、自力式调节阀、气动切断阀、电动切断阀、调节阀附件、电动执行机构、电站专用调节阀等系列！

三、ZMAPF46气动衬氟单座调节阀执行机构介绍：

    ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。

四、ZMAPF46气动衬氟单座调节阀主要技术参数

阀体

阀体形式 直通单座铸造球型阀

公称通径DN20～150mm

公称压力PN1.6MPa

法兰标准GB/T9113、JB/T79

连接形式 法兰(FF RF RTJ)

压盖型式 螺栓压紧式

工作温度-40～180℃

密封填料V型聚四氟乙烯填料

阀内件

阀芯形式 单座柱塞型(衬四氟)

流量特性 近似等百分比

执行机构及附件、作用形式

执行器名称ZHA/B多弹簧簿膜执行机构

执行器型号ZHA/B-22 ZHA/B-23 ZHAB-34

有效面积(cm2) 350 350 560

行程(mm) 10、16 25 40

弹簧范围1.5～3kg/cm2（0.15～0.3MPa）

膜片材料 乙丙橡胶夹尼龙布

气源接口RC1/4"

环境温度-30～+70℃

可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

产品订货须知：
1、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
感谢您访问我们的网站【浙江省永嘉县超卓自控仪表阀门有限公司】,此产品页面含有的文字、数据、图片均只提供参考，具体的产品说明、性能参数、产品材料、外形结构尺寸参数、报价等详情资料，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
