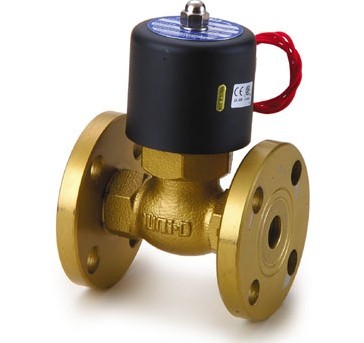

US-15F电磁阀 上海远道阀门GP2000减压阀有限公司
电磁阀 US-F系列
大流量高压高温型，
二口二位式常闭型(通电开型)电磁阀
型号：US-15F,20F,25F,35F,40F,50F
口径自：1/2"～2"(铜接式法兰)
适用流体：蒸气、空气、轻油、高压水、高压空气用途。
规格与特性：
1. US-F型系列为复动活塞引导式通电开型。
2. 阀体材质为铸造铜。
3.
须拥有基本压力0.5kgf/㎝2以上(1-1/4以上口径为0.1kgf/㎝2以上)方可开启。
4.
定格电压：AC110V/AC220V/DC24V(50/60Hz)。
5. 电压容许差：±10%，DC电压容许差：±1%。
6.
其它AC/DC电压值，可依客户需求制作。
7. 管径接续规格：JIS10K法兰，如需其它规格(如：ANSI
150LB、PN-16等)，可依客户需求制作。
8. 使用流体如为重油需另外定制。
9. 如压力范围超过15
kgf/㎝2，可另外订制其它高压规格，但需注明流体种类及实际工作压力
10.
安装需采用水平式配管，不适用垂直式配管。
型号
配管
口径
Cv值
节流口径
流体温度
(℃)
IN-OUT入出口
操作压差
范围kgf/cm2
尺寸(mm)
重量(kg)
水
空气
蒸气
轻油
L
H
D
US-15 F
1/2"
4.0
17mm
-5℃ ~185℃
0.5-10
0.5-15
0.5-10
0.5-10
105
120
58
2.6
US-20 F
3/4"
6.0
17mm
-5℃ ~185℃
0.5-10
0.5-15
0.5-10
0.5-10
110
123
58
3
US-25 F
1"
12
22mm
-5℃ ~185℃
0.5-10
0.5-15
0.5-10
0.5-10
120
130
58
4.2
US-35 F
1-1/4"
18
30mm
-5℃ ~185℃
1-10
1-15
1-10
1-10
140
141
58
5.8
US-40 F
1-1/2"
32
30mm
-5℃ ~185℃
1-10
1-15
1-10
1-10
140
144
58
6.5
US-50 F
2"
48
50mm
-5℃ ~185℃
1-10
1-15
1-10
1-10
195
173
58
10.5
台湾UNI-D电磁阀|鼎机电磁阀|UDC-20TF电磁阀|大流量高压高温型法兰电磁阀
*以上标示之压力以AC110V/220V电压为主，若电压为DC/AC24V最高压力略有差异。
*如需AC380V/415V/440V/DC12V等待特殊电压，需要订制。
