ZCT电磁阀
一、ZCT电磁阀简介：
ZCT电磁阀
http://www.hsfamen.com/diancifa/2015/1202/485.html
产品名称：
ZCT电磁阀
产品型号：
ZCT
产品口径：
DN3-DN50
产品压力：
1.0
产品材质：
碳钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
ZCT电磁阀是自动控制系统中常见的管路开关元件，被广泛应用于石油、化工、冶金、纺织、食品、造船、医疗、环保及其他各工业部门的管路装置中，完成系统中气体、蒸汽、液体、油类（≤4°E）等介质的自动控制，实现节能和程序控制的自动化。
二、ZCT电磁阀工作原理：
ZCT电磁阀是利用电磁力直接工作的直动式阀门。ZCT电磁阀是利用电磁力与介质压力差工作的先导式阀门。常闭电磁阀工作原理，在未接受到电信号时，电磁阀呈关闭状态。当电磁线圈通电后产生磁场，在电磁力的作用下，动铁芯与定铁芯吸合，副阀口开启（直动式则直接开启主阀口）此时主铁芯上腔的压力通过副阀口卸荷，由于压力差的作用，使主阀芯向上运动，达到主阀口开启的目的，使介质流通。当电磁阀断电后磁场消失、动铁芯在弹簧力的作用下复位，将副阀口关闭（直动式则直接关闭主阀口），此时介质从平衡孔进入主阀芯上腔，使上腔压力升高，在压力差的作用下，使主阀芯复位将主阀口关闭，介质断流。常开电磁阀，在断电常位时，由弹簧作用，副阀口打开，主阀流通。当电信号进入线圈时，活动铁芯受电磁力作用吸下，副阀口封闭，工作介质经平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封住主阀口，阀门呈关闭状态。当主阀断电时，电磁力消失，副阀打开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。
三、ZCT电磁阀特点：
1、阀芯利用流体润滑作用，减少磨损。
2、主阀芯采用特种材料，耐磨损。
3、ZCT电磁阀不受蒸汽冷凝水影响。
4、直动式结构。

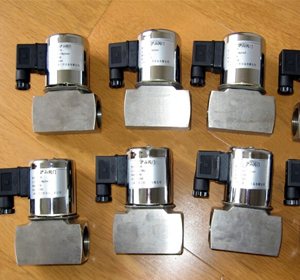

四、ZCT电磁阀产品实拍：
五、ZCT电磁阀技术参数：
六、ZCT电磁阀外形尺寸：
工作介质
蒸汽、空气、水、油（黏度≤4 E）
介质温度℃
≤155
公称压力（Mpa）
1.0
工作压差（Mpa）
0~1.0
0.01~1.0
电源电压
AC220V其余规格可作特殊订货
使用寿命
按JBT/7352-94规定
额定流量系数 （KV）
泄漏量 （ml/min）
按JB/T7352-94·F规定
公称通径（mm）
3
4
5
6
8
10
15
20
25
功耗
36VA
型号
通径mm
连接方式
工作压力
介质温度
电压（V）
介质
外形尺寸
L mm
Hmm
ZCT-3
3
G 1/8"
0~0.6MPa
≤200℃
AC380
AC220
AC36
DC24
DC12
液体、气体、蒸汽、油(<20CST)
40
60
ZCT-6
6
G 1/2"
60
90
ZCT-10
10
G 1/2"
0.01~1.0MPa
70
110
ZCT-15
15
G 3/4
80
105
ZCT-25
25
G 1"
77
110
ZCT-32
25
ZCT-40
25
ZCT-50
30
法兰系列：ZCT-25F、ZCT-32F、ZCT-40F、ZCT-50F。其他通径、尺寸可定制。
