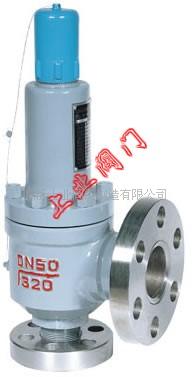

供应全启封闭式高压安全阀
概述
A42Y-160/320适用于工作温度≤200℃空气、氮氢混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。

主要零部件材料

NO.  零件名称  A42Y-160  A42Y-320  材料  A42Y-160P  A42Y-320P  材料  A42Y-160R  A42Y-320R  材料
1  法兰  35/35CrMoA  2Cr13  1Cr18Ni12Mo2Ti
2  阀座  2Cr13  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
3  阀体  40  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
4  调节圈  2Cr13  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
5  阀瓣  2Cr13  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
6  反冲盘  2Cr13  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
7  导向套  2Cr13  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
8  阀盖  ZG230-450  ZG230-450  ZG230-450
9  阀杆  2Cr13  1Cr18Ni9Ti  1Cr18Ni9Ti
10  弹簧  50CrVA  50CrVA包覆氟塑料  50CrVA包覆氟塑料
11  调整螺杆  45  2Cr13  2Cr13
12  阀帽  ZG200-400  ZG200-400  ZG200-400
  密封面材料  堆焊Co基硬质合金


外形尺寸和连接尺寸

型号  公称通径  do  d  M  K  D  Z-ød  b  d1  M1  K1  D1  Z1-ød1  b1  L  L1  ≈H
A42Y-160  15  8  20  M34×2  60  95  3-18  20  29  M42×2  80  115  4-18  22  95  100  220
20  8  27  M33×2  68  105  3-18  20  29  M42×2  80  115  4-18  22  95  100  220
25  14  28  M33×2  68  105  3-18  20  50  M64×3  115  165  6-26  32  150  150  280
32  15  37  M42×2  80  115  4-18  22  50  M64×3  115  165  6-26  32  150  150  390
40  20  47  M52×2  115  165  6-26  28  65  M80×3  145  200  6-29  40  180  180  495
50  25  59  M64×3  115  165  6-26  32  80  M100×3  170  225  6-33  50  165  165  400
A42Y-320  15  8  27  M33×2  68  105  3-18  20  29  M42×2  80  115  4-18  22  95  100  220
20  8  30  M33×2  75  110  3-18  22  29  M42×2  80  115  4-18  22  95  100  220
25  14  35  M42×2  80  115  4-18  22  50  M64×3  115  165  6-26  32  150  150  280
32  15  41  M48×2  95  135  4-22  25  50  M64×3  115  165  6-26  32  150  150  390
40  20  58  M64×3  115  165  6-26  32  65  M80×3  145  200  6-29  40  180  180  495
50  25  70  M80×3  145  200  6-29  40  80  M100×3  170  225  6-33  50  165  165  400
A42Y-400  32  15  41  M48×2  95  135  4-22  25  50  M64×3  115  165  6-26  32  150  150  397
安装说明
1、安全阀必须垂直安装，并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。
