船用德标DIN型安全阀

1船用日标青铜截止阀/截止止回阀JIS F7301 F7302 F7303 F7304,公称压力；PN5K 16K,公称通径；DN15-DN40mm ,适用介质；海水淡水滑油，温度不高于300℃的水蒸汽，型式；角式B/直通A型，阀体；青铜，阀杆；铝青铜，阀盘；锡青铜，密封；PTFE.

A船用日标青铜5Kgf/c㎡法兰旋塞JIS F7381,公称压力；PN5K,适用介质；海水，淡水，滑油，公称通径；5K25-5K65型式；L型，T型，阀体；铝青铜，阀杆；青铜，密封；PTFE，手轮；灰铸铁

6船用日标青铜16K旋塞F7387大全编码；751631-751636，751661-751664公称通径；DN6-DN20,适用介质；海水，淡水，燃油，公称压力；PN16K. 20K.

2船用青铜日标皮笼阀JIS F7334公称压力；PN5K 10K,适用介质；海水，淡水，滑油，型式；式；直角/直通，阀体；锡青铜，阀杆；铝青铜，阀盘；锡青铜，密封；PTFE.

3船用日标闸阀船用日标青铜/铸铁/碳钢闸阀JIS F7367 F7368 F7363 F7364 F7369 F7366   公称压力；PN5K 10K 16K,，适用介质；海水，淡水，滑油，阀体；锡青铜，阀杆；铝青铜，阀盘；锡青铜，密封；PTFE.

Q船用日标球阀/考克船用日标直通/碳钢20K 30K 40K球阀/考克JIS F7388 F7389 F7421 F7422 F7329 F7330公称通径；DN6-DN25,适用介质；海水，淡水，滑油，温度不高于300℃的水蒸气。

4船用船用日标铸铁/青铜摆式/扬举式止回阀JIS F7371 F7356 F7358  F7359 F7415 F7416 F7417 F7418公称压力；PN5K,10K 16K铸铁/青铜摆式/扬举式止回阀，适用介质；海水，淡水，滑油，型式；式；直角/直通，阀体；灰铸铁，阀杆；铝青铜，阀盘；锡青铜，密封；PTFE.

5日标法兰铸铁截止阀/截止止回阀JIS F7305 F7306 F7307 F7308 F7377 F7388 F7309 F7310 F7310船用法兰铸钢截止阀/截止止回阀JIS F7351 F7352 F7409 F7410 F7353 F7354 F7375 F7376 F7377 F7378 F7471 F7472 F7473 F7474 F7411 F7412 F7413 F7414,F7351 F7352 F7409 F7410 F7411 F7412 F7413 F7414船用日标法兰青铜截止阀/截止止回阀JIS F7301 F7302 F7303 F7304 6公称压力；PN5K 10K 16K 20K 30K40K,适用介质，海水，淡水，滑油，不高于300℃的水蒸汽。阀体；灰铸铁/铸钢，阀杆；锡青铜，手轮；灰铸铁公称通径DN50-DN500.型式AJ型BJ型。

船用铸铁16Kgf/c㎡闸阀F7369船用日标法兰铸铁/铸钢闸阀JIS F7363 F7364 F7369 F7363C F7366公称压力；PN5K 10K 16K 20K 30K40K,适用介质，海水，淡水，滑油，不高于300℃的水蒸汽。阀体；灰铸铁/铸钢，阀杆；锡青铜，手轮；灰铸铁公称通径DN50-DN500.

7船用日标铸铁直通/直角消防阀JIS F7333船用日标青铜5K10K青铜消防阀/水带阀F7305 F7334公称压力；PN5K 10K型式；直通/直角，阀体；灰铸铁，阀杆；锡青铜，接头；铝青铜，手轮；灰铸铁。公称通径F 7333A5K50 5K65 F7333B 5K50 5K65.大全编码；751731751732751733751735751736

8A船用日标蝶阀GB/T3036-94公称压力PN5K 10K 16K，公称通径；DN40-DN1200mm,适用介质；海水淡水滑油，阀座；NBR PTFE FKM FPM,阀体；球墨铸铁/不锈钢/铸钢/青铜，阀板；不锈钢，铸钢，球墨铸铁，青铜，型式；A型AS型BS型FB型FBS型C型CS型D型DS型E型ES船用日标蝶阀，船用日标5K 10K蝶阀，船用法兰蝶阀，船用对夹式蝶阀，船用双偏心蝶阀，船用螺旋式蝶阀，船用凸耳式蝶阀，船用衬氟蝶阀，船用不锈钢蝶阀，船用气动蝶阀，船用电动蝶阀，船用液压蝶阀

9船用日标防浪阀JIS F3060/F3060R公称通径DN50-DN200,型式；直通/直角，公称压力；PN5K10K,适用介质；海水，材质；手轮；铸铁，阀杆；铝青铜，阀盖；青铜，阀板；不锈钢，阀体；铸钢/WCB，铸铁HT200,

10船用日标油舱空气帽，JIS -KS91A--121,尼古拉式油水舱空气帽53-ON,船用德标DIN型油水舱空气帽CB/T3594ES,CB/T3594FS,公称压力；JIS 5K10K,DIN；0.6MPA,1.0MPA,公称通径；DN50-450,适用介质；油，水。

船用日标海水滤器JIS F7121船用筒形滤器，阀体；球墨铸铁/铸钢，滤网；不锈钢304#公称通径；DN25-DN500,型式；A型/B型直通/直角，公称压力；PN5K10K,适用介质；海水。

11船用日标青铜皮笼阀JIS F7334A F7334B,型水；A型直通/直角B型，公称压力；PN5K10K,适用介质；海水，淡水，公称通径;DN5K15 10K15,5K25,10K25,5K40,10K40,5K50,10K50,5K65,10K65.阀体；锡青铜，阀杆/阀盘；铝青铜。

8船用法兰铸钢截止阀GB/T584-99船用法兰铸钢截止止回阀GB/T585-99 ,船用法兰铸铁截止阀GB/T590-93船用法兰铸铁截止止回阀GB/T591-93,船用法兰青铜截止阀GB/T597-93船用法兰青铜截止止回阀GB/T588-93型式；A型AS型B型BS型，公称压力；PN0.6 1.0 1.6 2.5 4.0 6.4.适用介质；海水，淡水，滑油，温度不高于300℃的水蒸汽，阀体；铸钢/球墨铸铁/青铜，阀杆；不锈钢/铝青铜，阀盘；不锈钢/锡青铜，公称通径；DN15-DN500.

9船用法兰不锈钢截止阀CB/T3942-2002,船用不锈钢截止止回阀CB/T3943-2002,型水；A型，AS型，B型，BS型；直角/直通。公称压力；PN10 16 25 40,适用介质；海水，淡水，滑油，含酸碱的介质，公称通径；DN15-DN500,阀体；不锈钢304,316 316L 304L,阀杆；不锈钢316L,手轮；铸钢WCB.

38船用法兰不锈钢止回阀CB/T3944-2002,型式；A型AS型B型BS型，PN1.0 1.6 2.5 4.0 6.4,适用介质；温度不高于-165℃的液化气，公称通径；DN15-DN500,阀体，阀杆，阀盘；不锈钢304#，阀体；不锈钢。

40供应船用法兰不锈钢闸阀,型式；A型AS型；CB/T3955-2004公称压力；1.0 1.6 2.5,适用介质；海水，淡水，滑油，燃油。阀体，阀盖；铸钢，阀盘；碳钢，波纹管；不锈钢，阀杆；不锈钢，公称通径；DN15-DN500.船用阀门

液压高压球阀』专业生产厂家，由本厂自主研发生产的【液压球阀】主要在液压系统中控制和调节液体的压力、流量和方向。质量可靠、价格合理、售后服务完善。

10船用法兰铸钢带波纹管截止阀CB/T3945-2002,船用法兰铸钢带波纹管截止止回阀CB/T3946-2002,型水；A型，AS型，B型，BS型；直角/直通。公称压力；PN10 16 25 40,适用介质；海水，淡水，滑油，阀体，阀盖；铸钢，阀盘；优质碳素钢，波纹管；不锈钢，阀杆；不锈钢，公称通径；DN15-500

9船用法兰铸钢止回阀GB/T586-99,船用法兰铸铁止回阀GB/T592-93,船用法兰青铜止回阀GB/T589-93,适用介质；海水，淡水，滑油，温度不高于300℃的水蒸汽，型式；A型AS型B型BS型，公称压力；PN0.6 1.0 1.6 2.5 4.0 6.4.适用介质；海水，淡水，滑油，温度不高于300℃的水蒸汽，阀体；铸钢/球墨铸铁/青铜，阀杆；不锈钢/铝青铜，阀盘；不锈钢/锡青铜，公称通径；DN15-DN500.

 上海船用阀门

10船用法兰青铜填料旋塞（船用青铜旋塞GB/T593-93)船用法兰铸铁填料旋塞GB/T593-93,阀体；锡青铜/铸铁，阀芯；锡青铜，型式；A,AS型，直通填料旋塞，L，LS型L型三通填料旋塞，T,TS型，T型填料旋塞，公称压力；PN0.6MPA,公称通径；DN20-DN80,适用介质；海水，淡水，滑油，燃油。

11船用外螺纹锻钢截止阀GB/T594-83船用外螺纹锻钢截止止回阀GB/T1241-83，船用外螺纹青铜截止阀GB/T595-83,船用外螺纹青铜截止止回阀GB/T596-83,船用外螺纹青铜止回阀GB/T597-83,船用外螺纹低压青铜截止阀GB/T1951-84,船用外螺纹低压青铜截止止回阀，GB/T1953-84,船用外螺纹青铜止回阀GB/T1952-80,船用内螺纹青铜截止阀GB/T309-99,船用内螺纹青铜直通截止阀GB/T310-99,公称通径；10-32,适用介质；海水，淡水，滑油，燃油，空气,型式；A型，B型。

12船用减压阀，船用法兰铸钢蒸汽减压阀GB/T1852-93,船用空气减压阀CB/T3656-94适用介质；温度不高于300℃的水蒸气，空气，公称压力；PN16,25,40,64,10.0,100.0,阀体；铸钢，膜片；锡青铜，弹簧；弹簧钢公称通径；DN20-DN500.Y12X型空气减压阀，YQK型空气减压阀（带表）.

12船用法兰铸钢舷侧截止止回阀GB/T1853-94型式；A型AS型B型BS型，公称压力PN0.6MPA,，公称通径DN40-350适用介质；海水，淡水。阀体，阀盖；铸钢，阀盘，阀座；铝青铜，阀杆；铝青铜。

13船用法兰铸铁单排吸入截止阀箱GB/T1854-93,船用法兰铸铁单排吸入截止止回阀箱GB/T1855-93,船用法兰铸铁单排排出截止阀箱GB/T1856-93型式；R,RS型，S SS型公称压力；PN0.6/1.0,公称通径；DN40-DN250 40/50-250/300,适用介质；淡水，海水，阀体；铸铁，阀盖；铸铁，阀盘；锡青铜，阀杆；铝青铜，阀座；铝青铜。

13船用法兰铸钢吸入通海阀GB/T2029-80,船用法兰青铜吸入通海阀GB/T2030-80,船用法兰铸钢吸入通海阀(四进位)GB/11691-89,船用法兰青铜吸入通海阀（四进位）GB/T11692-89公称压力；PN0.4MPA,公称通径DN50-DN500,适用介质；海水，淡水，阀体，阀盖；铸钢/锡青铜，阀盘阀座；锡青铜，阀杆；铝青铜。

14船用法兰消火栓（船用法兰青铜消火栓GB/T2032-93)型式；A型AS型，B型，BS型，公称通径；DN1.0MPA,公称通径；DN40mm,DN50mm,DN60mm,适用介质；海水，淡水，阀体，阀盖，阀盘；锡青铜，阀杆；铝青铜，工作压力；3.0Mpa

15船用快关阀GB/T5744-93驱动方式；气动AS型AQ型ASS型AQS型。手动；BS型，BSS型，BQ型BQSS型，适用介质；滑油，燃油，公称压力；PN0.25MPA,公称通径DN20-DN150,气缸工作压力；PN0.3-0.7MPA,阀体，阀盖；铸钢，阀盘；碳钢，阀杆活塞；不锈钢，气缸；不锈钢。.

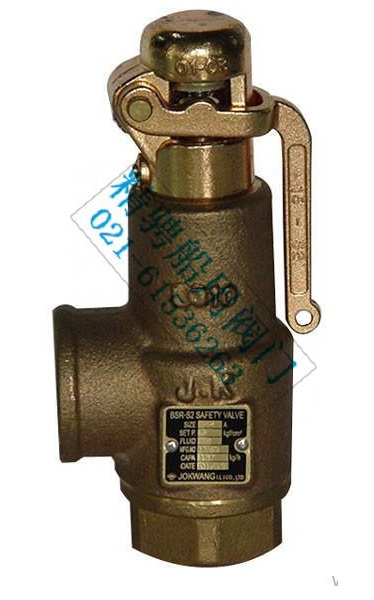

16船用安全阀，船用法兰铸铁直角安全阀CB 304-1992船用美标安全阀，船用德标安全阀，船用美标安全阀，船用外螺纹青铜蒸汽直角安全阀CB3192-1993,船用外螺纹空气信号安全阀CB3022-1994,船用外螺纹青铜直角液压安全阀CB907-1994,型式；B型BS型，公称通径DN25-DN80,适用介质；淡水，海水，温度不高压220℃的蒸汽，阀体，阀盖；铸铁，阀杆；铝青铜，阀盘；锡青铜。

17船用压力表阀；型式；A型B型，公称压力；PN4.0 10.0 16.0Mpa,适用介质；水，空气，燃油，滑油，温度不高于250℃蒸汽，本体；黄铜，阀杆；不锈钢，塞芯；铝青铜，公称通径DN6mm.

18船用液流观测器CB/T422-93,型式；J型，JS型，T型TS型，公称压力；J型1.04 0.25MPA,公称通径；DN40-DN100,JS型；公称压力0.4 0.25MPA,公称通径DN65-DN200,T型TS型；公称压力；PN0.1MPA,公称通径DN25-DN200.最高使用温度；120℃，阀体；灰铸铁，透明板；普通玻璃，透明管；有机玻璃，螺纹盖；锡青铜，盖板；碳钢。液流观察器   CB/T 422-93

本标准产品适用于介质为水和油类的船舶管路。

  1 型式、参数

      1.1液流观察器的型式为

         J型——法兰连接尺寸按GB 569的镜式液流观察器;

         JS型——法兰连接尺寸按GB 2501镜式液流观察器；

         T型——法兰连接尺寸按GB 569筒式液流观察器；

         TS型——法兰连接尺寸按GB 2501筒式液流观察器；

      1.2液流观察器的参数见表

型式	公称压力PN MPa	公称通径DN mm	适用介质	最高使用温度 ℃
J型	0.4	40~50	海水、淡水、油（不包含重油）	120
	0.25	65~100
JS型	0.4	20~50
	0.25	65~200
T型、TS型	0.1	25~200	溢流管路水、油	70

  2  标记示例

       PN0.4、DN40，法兰连接尺寸按GB569的镜式液流观察器标记为：

          液流观察器  J4040   CB/T  422-93

       PN0.25、DN 200，法兰尺寸按GB 2501的镜式液流观察器标记为：

          液流观察器JS2200  CB/T 422-93

  3  技术要求

       3.1液流观察器的本体材料为HT 200，透明板材料为普通玻璃或

           蹦硅玻璃，透明管材料为有机玻璃，螺纹盖材料为ZQSn10-2，

           盖板材料为Q235-A。

       3.2其他技术要求和试验方法和检验规则按GB 600.
19船用滤器，船用低压粗油滤器CB/T425-94,船用吸入海水滤器CB/T497-94

船用低压粗油滤器CB/T425-94,公称压力PN0.4MPA,公称通径DN20-DN100,适用介质；滑油，燃油；阀体阀盖；灰铸铁，阀芯；铝青铜，螺纹；不锈钢,船用吸入海水滤器CB/T497-94型式;A型AS型B型BS型BR型BRS型，公称压力；PN0.1MPA,公称通径DN40-DN500,适用介质；海水，淡水，阀体；碳钢，盖；碳钢，螺纹；不锈钢304#。

20船用闸阀，船用法兰铸铁闸阀CB/T465-95,船用法兰铸钢闸阀CB/T466-95,船用法兰青铜闸阀CB/T467-95,船用法兰油轮闸阀，CB/T3591-2005船用法兰不锈钢闸阀CB/T3955-2004,船用德标闸阀，船用美标闸阀型式；A型，AS型，公称压力；PN0.25 0.4 0.6 1.0 1.6 2.5MPA,125LB 150LB 300LB适用介质；海水，淡水，滑油，燃油，温度不高于300℃的水蒸气。阀体；铸铁/铸钢/不锈钢/铝青铜，阀杆；铝青铜/不锈钢，阀盘；铝青铜/不锈钢。

21船用吸入口CB/T495-1995型式；A型，AS型，B型BS型，C型，公称通径A AS型DN20-DN300,B BS型DN80-DN500,C型;DN20-DN300,适用介质；各种油舱，水船舱的吸入口。

22船用自闭阀CB/T601-1992型式A型AS型阀体；锡青铜/铸钢，阀座，下盖；铝青铜，阀盘，阀杆；铝青铜，公称通径；DN15 DN25 DN40公称压力PN0.25适用介质；海水淡水滑油，燃油。



23船用呼吸阀（船用油舱呼吸阀CB/T692-1994)型式A型AS型B型BS型单联/双联，公称压力(压力阀PN≤0.021MPA,真空阀小于-0.007MPA,适用场所；透气真空管路，公称通径DN80/100 DN100/150.



船用蝶型止回阀，船用对夹式蝶型止回阀，标准；德标DIN，日标JIS,美标；ANSI,国标GB,公称压力；PN10 16 25,5K,10K,16K,美标；125LB,150LB,300LB,材质；阀体；铸钢/不锈钢/球墨铸铁，阀板；不锈钢304#，阀座；NBR.

24船用手动高压球阀CB/T3191-1992型式；A型B型C型D型，公称压力；PN 6.4 10.0 16.0 20.0 32.0 Mpa,公称通径；DN10-DN80,适用介质；空气，二氧化炭，液压油。阀体接头；铝青铜/碳素钢，球体阀杆；铝青铜，不锈钢

25船用液位计自闭阀CB/T3265-1994,型式Z型ZS型(左侧连接液位计的自闭阀)Y型YS型（右侧连接液位计的自闭阀）公称压力PN0.1mpa,公称通径；DN25,适用介质；燃油，滑油，阀体；锡青铜，阀杆 阀盖；铝青铜，阀盘；铝青铜。

26船用防浪阀CB/T3475-1992,船用立式防浪阀CB/T3476-1992,船用可闭立式防浪阀CB/T3477-1992,型式；A型AS型B型BS型公称压力；PN0.1Mpa,公称通径；DN50-DN150mm,适用介质；海水，淡水，污水，阀体阀盖；铸钢/锡青铜，阀盘；锡青铜，压板；黄铜，阀杆；铝青铜。

船用法兰吸入止回阀CB/T3478-1992,型式；R型RS型，Y型，YS型，公称通径；DN32-DN250mm,适用介质；海水，淡水，油，阀体阀盖；铸铁/锡青铜，阀盘；锡青铜，阀杆；黄铜。

28船用空气管头CB/T3594型式；A,AS,B,BS,C,CS,D,DS,E,ES,FS型，适用范围；油水舱空气管上端，公称通径；DN50-DN350mm,本体盖；灰铸铁/球墨铸铁/锡青铜，接头；不锈钢

29船用空气减压阀CB/T3656-1994型式；A,B,C型公称通径进口；DN15-DN25,出口；DN20-DN32,公称压力；PN1.0 3.0Mpa,阀体船用测深自闭阀CB/T3778-1999,公称通径；DN40 DN50 DN65 ,适用介质；滑油，燃油，阀体；锡青铜，旋塞；锡青铜，上盖压盖；锡青铜，放气赛；黄铜。

；黄铜，阀盖；铸钢，适用介质；空气。
