进口外螺纹针型阀，世伟洛克外螺纹针型阀

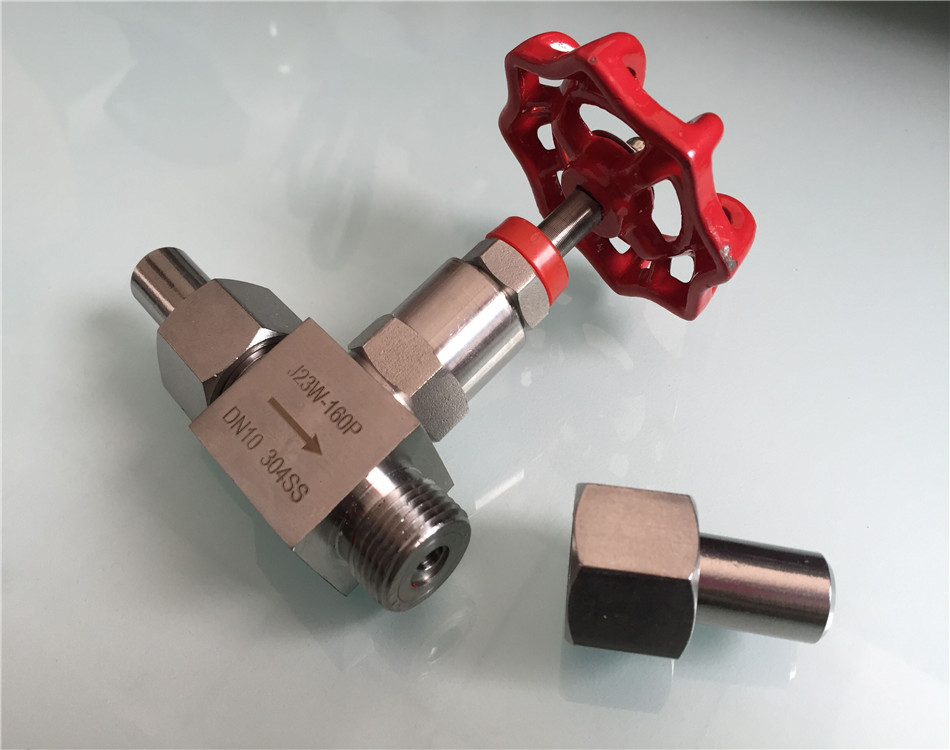

外螺纹针型阀J21W-40P~64P~160P
常州中策阀门制造有限公司主要生产≦外螺纹针型阀J21W-40P~64P~160P≧也是国内针型阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！
针形阀门的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。 针形阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。
针形阀门与压力表配合使用是最合适的了，一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。
特性:
主要零件材料/Materials of main parts
序号
NO.
零件名称
Part name
材质
Material
1
焊接接管 Weld Tube
20# A105 SS304 SS304L SS316 SS316L
2
平垫圈Plain washer
PTFE 铜(copper) RTFE
3
管接头 Connection
20# A105 SS304 SS304L SS316 SS316L
4
阀体 Body
20# A105 SS304 SS304L SS316 SS316L
5
阀盖垫片 Bonnet Gasket
紫铜(Red copper) PTFE
6
阀盖Bonnet
20# A105 SS304 SS304L SS316 SS316L
7
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
8
填料 Packing
PTFE 柔性石墨(Expanded Graphite)
9
填料压盖 Packing Gland
20# A105 SS304 SS304L SS316 SS316L
10
阀杆 Stem
20# A105 SS304 SS304L SS316 SS316L
11
手轮 Handle
20# A105 SS304 SS304L SS316 SS316L
12
带帽螺母Hooded Nut
20# A105 SS304 SS304L SS316 SS316L
ITEM NO.
公称通径 DN
Nominal bore
?
?1
H
L
L1
D0
J21W
DN6
?14
?12
88
122
60
60(70)
J21W
DN10
?18
?14
88
122
60(70)
60(80)
J21W
DN15
?22
?17
88
134
62(80)
70(80)
J21W
DN20
?28
?19
110
142
67(90)
80(110)
J21W
DN25
?34
?22
110
159
77(100)
80(130)
订货提供产品参数：外螺纹针型阀J21W-40P~64P~160P
①产品使用介质
②产品工作温度
③产品连接方式
④产品使用压力
⑤产品是否带附件以便我们选型报价
⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。
⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们常州中策阀门专家为您审核把关。
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 接管对焊连接
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
