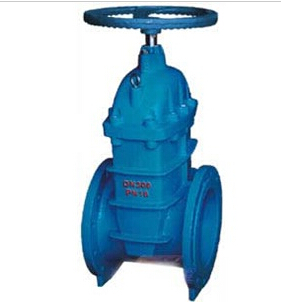

弹性座封闸阀-上海鸿蝶阀门有限公司
结构特点
适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
弹性座封闸阀也称软密封闸阀，弹性座封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性，阀杆密封处舍弃填料而采用“O”形密封圈，使得蜜蜂更加可靠。根据需要，本闸阀可以采用操作杆、手轮、电动及气动等方式操作。
1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2.有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
弹性座封闸阀 主要性能参数
压力等级
1.0MPa、1.6MPa、2.5MPa
阀体耐压
1.5MPa、2.4MPa、3.75MPa
密封试验
1.1MPa、1.76MPa、2.75MPa
工作温度
0～80℃
适用介质
水、油、蒸气等
弹性座封闸阀 主要零件材料
序号
名称
材料
序号
名称
材料
1
阀体
球墨铸铁
8
止推垫
锡青铜
2
闸板
球墨铸铁外覆EPDM
9
轴套
锡青铜
3
螺栓
镀锌
10
螺栓
镀锌
4
密封圈
NBR
11
轴盖
球墨铸铁
5
阀盖
球墨铸铁
12
防尘罩
NBR
6
阀杆
不锈钢
13
手轮
铸铁
7
“O”形密封圈
NBR
14
紧固螺母
镀锌
