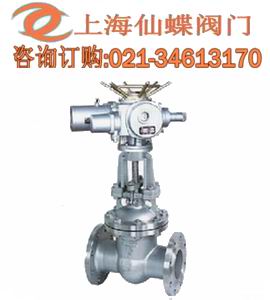

电动闸阀
电动闸阀

电动闸阀具有流体阻力小，适用的压力、温度范围大等特点，是一种最常用的截断阀，用于截断或接通管路中的介质。
目前，国内闸阀普遍采用的是七十年代的三化设计结构。与美国、日本等先进国家的闸阀相比，结构笨大，阀体材料品种不全，密封性能不可靠。尤其是PN1.0MPa的低压闸阀，国内只有铸铁材料，铸铁闸阀常常发生阀体冻裂、闸板脱落等严重问题，铸铁闸阀的碳钢阀桿易锈蚀，填料垫片质量差，内外泄漏严重。对于腐蚀性介质工况，国内缺少适用于低压系统的PN1.0MPa不锈钢闸阀，用较高压力级的不锈钢闸阀代用，不仅增大了工程或项目的投资，也造成了不锈钢材料不必要的浪费。  本厂系引进设备配套用阀门的专业生产厂家，多年从事进口阀门的国产化工作，并不断吸收国外先进的阀门技术，在设计、制造和质量控制等方面积累了丰富的经验。针对国内闸阀普遍存在的问题，开发了具有如下特点的法兰连接钢制闸阀。  ①符合国内外先进标准的要求，密封可靠，性能优良。
②阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④可采用多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
⑤开发了PN1.0MPa的低压碳钢闸阀，可替代铁制闸阀，有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀，密封性能不可靠等问题。
⑥开发了PN1.0MPa的低压不锈钢系列闸阀，能适用于各种腐蚀性介质工况，降低成本，节约材料。

电动闸阀产品用途
　　  法兰连接钢制闸阀适用于公称压力PN1.0～16.0MPa，工作温度-29～425℃（碳钢）及-40～200℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。

电动闸阀标准规范

设计与制造    结构长度    压力-温度等级    连接法兰    试验与检验
GB12234    GB1221    GB9131、
JB/T74、
HGJ67    JB/T74～90、
GB9112～9131、
HGJ44～76    JB/T9092

电动闸阀型号、材料及主要参数

主要材质
料    阀体、阀盖、闸板    WCB    ZG1Cr18  Ni9Ti    CF8
(304)    CF3
(304L)    ZG1Cr18  Ni12Mo2Ti    CF8M
(316)
密封面    Cr13或
硬质
合金    本体(W)或硬质合金(Y)
阀桿及内件    2Cr13    1Cr18  Ni9Ti    0Cr19Ni9
(304)    00Cr19Ni11
(304L)    1Cr18  Ni12Mo2Ti    0Cr17Ni12Mo2
(316)
填料    柔性石墨
垫片    不锈钢缠绕垫片
适用工况    适用介质    水、
蒸汽、
油品等    硝酸等腐蚀性介质    强氧化性介质    醋酸等腐蚀性介质
适用温度    -29～425℃    -40～500℃

电动闸阀主要连接尺寸:
公称压力  PN(MPa)    公称通径    主要外形尺寸及连接尺寸(mm)    电动装置  型号    公称转矩  Nm    电动机功率  Kw    质量(kg)
L    D    D1    D2    D8    D6    b    z-Φd    H    L1    L2    Do
10.0    40    240    165    125    95    75    76    26    4-23    680    590    371    365    DZW15A    150    0.37    113
50    250    195    145    112    85    88    28    4-25    810    590    371    365    DZW20A    200    0.55    123
65    280    220    170    138    110    110    32    8-25    860    590    371    365    DZW20A    200    0.55    133
80    310    230    180    148    115    121    34    8-25    892    590    371    365    DZW30A    300    0.75    165
100    350    265    210    172    145    150    38    8-30    1013    590    371    365    DZW45A    450    1.1    220
125    400    310    250    210    175    176    42    8-34    1184    810    515    470    DZW60A    600    1.5    292
150    450    350    290    250    205    204    46    12-34    1250    830    450    470    DZW90    900    2.2    389
200    550    430    360    312    265    260    54    12-41    1250    830    450    550    DZW120    1200    3.0    502
250    650    500    430    382    320    313    60    12-41    1650    870    565    550    DZW180    1800    4.0    790
300    750    585    500    442    375    364    70    16-48    1800    870    565    320    DZW250    2500    5.5    910
350    850    655    560    498    420    422    76    16-54    2030    1170    770    320    DZW350    3500    7.5    1610
400    950    715    620    558    480    474    80    16-54    2250    1170    770    320    DZW500    5000    10    2512
500    1150    815    724    635    584    576    89    24-54    -    1060    794    -    DZW8000    8000    13    -
16.0    40    260    175    125    92    75    76    32    4-27    670    590    371    365    DZW15A    150    0.37    118
50    300    215    165    132    95    88    36    8-25    832    590    371    365    DZW20A    200    0.55    136
65    340    245    190    152    110    110    44    8-30    880    590    371    365    DZW30A    300    0.75    175
80    390    260    205    168    130    121    46    8-30    905    590    371    365    DZW30A    300    0.75    206
100    450    300    240    200    160    150    48
