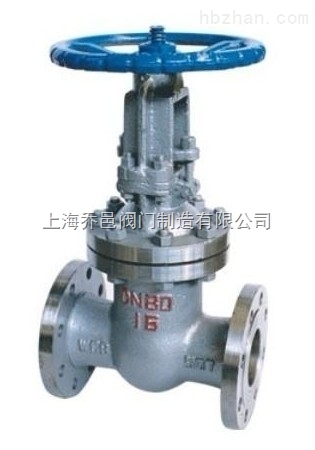

Z41H铸钢闸阀产品概述
传动方式：手动、电动、齿轮。
性能规范：
型号
公称压力
试验压力
工作温度（℃）Working
适用介质Suitable
强度（水）
密封（水）
低压密封
Z41H-16C
1.6
2.4
1.8
0.6
≤425
水、蒸汽、
Z41H-25C
2.5
3.8
2.8
0.6
≤425
Z41H-40C
4.0
6.0
4.4
0.6
≤425
Z41H-64C
6.4
9.6
7.0
0.6
≤425
零件材料：
零件名称
阀体材料Body Material Code
Part Name
阀体/阀盖
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti/CF8
ZG1Cr18Ni12Mo2Ti/CF8M
Body/Bonnet
闸板
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti/CF8
ZG1Cr18Ni12Mo2Ti/CF8M
Wedge
阀杆
Cr13
25Cr2MoV
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
Stem
填料
柔性石墨/Flexible Graphite
聚四氟乙烯/PTFE
Packing
垫片
18-8柔性石墨/18-8Flexible Graphite
Gasket
螺栓
35/35CrMo
25CrMoV
1Cr18Ni9
1Cr18Ni9
Bolt
适用温度
-29-425℃
-29-450℃
-40-200℃
-40-200℃
Suitable Temp.
适用介质
水、油品、蒸汽
蒸汽、油品
硝酸类
醋酸类
Suitable Medium
Z41H铸钢闸阀产品概述：
Z41H铸钢闸阀适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
结构特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
标准规范：
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79GB/T9112-9131的规定
检查与试验：安JB/T9092-99GB/T13927-92的规定
Type
Nominal
Pressure
Test Pressure
Temperature
Medium
(Mpa)
空气（Mpa）
空气（Mpa)
油品等
Water,Oil,Steam
Steam,Oil
Nitrc Acid
Acetic Acid
