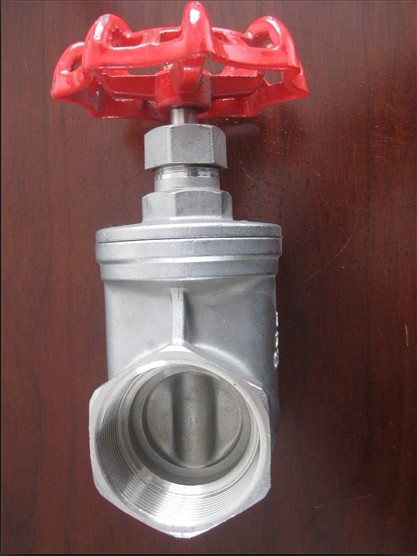

Z15H-16C铸钢内螺纹闸阀
Z15H-16C铸钢内螺纹闸阀，Z15H-16P不锈钢丝扣闸阀，Z15W-16P不锈钢丝口闸阀，Z15W-16T黄铜内螺纹闸阀
【详细说明】
一、Z15H-DN15碳钢内螺纹闸阀特点：
1、设计制造按GB12234-89 2、结构长度按GB12221-89 3、法兰尺寸按JB/T79-944、阀门检查和试验按GB13927
二、产品概述：
1、产品特征：Z15H-DN15碳钢内螺纹闸阀
2、公称压力：2.5MPa
3、适用温度范围：-20～232℃～350℃
4、适用介质：水、油、气及某些腐蚀性液体（W.O.G）
5、螺纹类型：G.NPT.BSPT.BSP.DIN259/2999
三、Z15H-DN15碳钢内螺纹闸阀性能规范
Z15H、Z15T丝口闸阀 通径（DN）：15-100mm 压力（PN）：1.0MPa-2.5MPa 适用介质：水、蒸汽、油品
适用温度：≤4250C 阀体材质：铸铁、球墨铸铁、铜、碳钢、不锈钢
四、Z15H-DN15碳钢内螺纹闸阀主要性能规范
型号
公称压力PN（MPa）
试验压力Ps（MPa）
工作压力P（MPa）
工作温度（℃）
适用介质
壳体
密封
P20
P42
Z15H-25
2.5
3.8
2.8
2.5
1.4
≤425
水、蒸汽、油品等非腐蚀性介质
Z15H-40
4.0
6.0
4.4
4.0
2.3
Z15H-64
6.4
9.6
7.0
6.4
3.7
Z15H-100
10.0
15.0
11.0
10.0
4.4
Z15H-160
16.0
24.0
17.6
16.0
-
五、Z15H-DN15碳钢内螺纹闸阀主要零件材料：
零件名称
阀体、阀盖
闸板、阀座、阀杆
填料
阀杆螺母
手轮
材料
不锈钢
铬不锈钢
石墨石棉盘根或柔性石墨
铜合金
可锻铸铁或球墨铸铁
六、Z15H-DN15碳钢内螺纹闸阀主要外型尺寸：
公称通径DN（mm）
L
L1
H
H1
D0
d
D
kg
15
80
16
142
155
100
10
34
1.9
20
90
18
143
160
100
13
40
2.0
25
100
22
164
186
120
18
50
3.3
32
120
22
187
216
140
24
58
4.8
40
130
24
215
250
160
29
66
6.7
50
140
25
233
276
180
37
78
9.6
闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关
,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为425℃。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
闸阀作用：闸阀只能作全开和全关工能，,不能作调节和节流
适用介质：油品、水、蒸汽等
闸阀应用：化工、石化石油、造纸、采矿、食品、给排水、市政、机械设备配套、电子工业，城建等领域。
其他技术参数备注：（1）闸阀价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：螺纹、法兰、焊接等
（3）传动方式：手动、齿轮传动、气动、电动等
（4）口径从DN6-DN600；压力从1.0MPA-64MPA；温度-100℃-600℃
（5）材质有：碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢；
