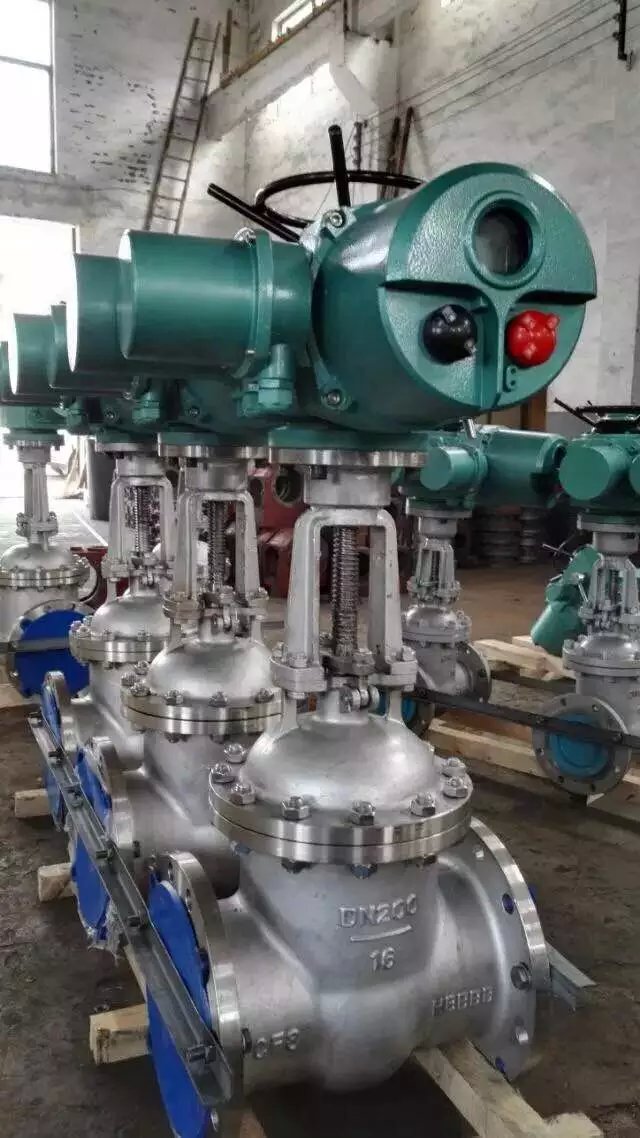

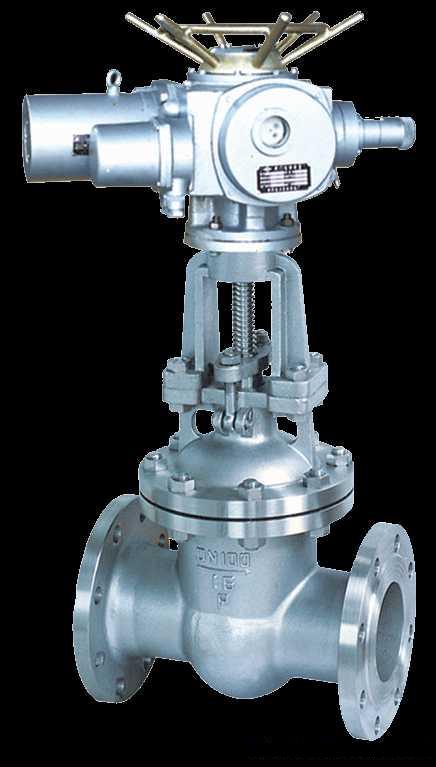

Z941H电动法兰闸阀
Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀：电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R
Z941Y-16I~63I）、铬镍钛不锈钢（Z941W-16P~63P）、铬镍钼钛不锈钢（Z941W-16R~63R）、铬钼钢（Z941W-16I~63I），公称压力 PN16~PN63，阀体材料为碳素钢（Z941H-16C~63
Z941Y-16C~63）、铬镍钛不锈钢（Z941Y-16P~63P
Z941W-16P~63P）、铬镍钼钛不锈钢（Z941Y-16R~63R
Z941W-16R~63R）、铬钼合金钢（Z941Y-16I~63I
Z941W-16I~63I）的闸阀。
Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀主要性能参数
型号
PN
工作压力/MPa
适用温度/℃
适用介质
Z941H-16C~63
16~63
1.6~6.3
≤425
水、蒸汽、油品
Z941Y-16C~63
Z941Y-16P~63P
≤150
弱腐蚀性介质
Z941Y-16R~63R
Z941Y-16I~63I
≤550
蒸汽、油品
Z941Y-16P~63P
≤150
弱腐蚀性介质
Z941W-16R~63R
≤200
醋酸类
Z941W-16I~63I
≤550
油品、蒸汽
Z941W-16P~63P
≤150
弱腐蚀性介质
返回页首
Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀零部件材料
型号
材料
阀体、阀盖、闸板
阀杆
密封面
填料
Z941H-16C~63
碳素钢
铬不锈钢
堆焊铁基合金
石棉石墨或柔性石墨
Z941Y-16C~63
堆焊硬质合金
Z941Y-16P~63P
铬镍钛不锈钢
铬镍钛不锈钢
堆焊硬质合金
聚四氟乙烯
Z941Y-16R~63R
铬镍钼钛不锈钢
铬镍钼钛不锈钢
Z941Y-16I~63I
铬钼合金钢
堆焊硬质合金
Z941Y-16P~63P
铬镍钛不锈钢
聚四氟乙烯
Z941W-16R~63R
铬镍钼钛不锈钢
本体
石棉石墨或柔性石墨
Z941W-16I~63I
铬钼钢
耐热钢或不锈钢
Z941W-16P~63P
铬镍钛不锈钢
返回页首
Z941H、Z941Y、Z941W 型 PN16 电动楔式闸阀主要外形及结构尺寸（mm）
DN
L
D
D1
D2
b
z×Φd
H
重量/kg
50
250
160
125
100
16
4×Φ18
615
50
65
265
180
145
120
18
4×Φ18
630
53
80
280
195
160
135
18
8×Φ18
710
63
100
300
215
180
155
20
8×Φ18
740
83
125
325
245
210
185
22
8×Φ18
820
128
150
350
280
240
210
24
8×Φ23
907
174
200
400
335
295
265
26
12×Φ23
1100
310
250
450
405
355
320
30
12×Φ25
1200
455
300
500
460
410
375
30
12×Φ25
1540
560
350
550
520
470
435
34
16×Φ25
1700
885
400
600
580
525
485
36
16×Φ30
1933
1120
450
650
640
585
545
40
20×Φ30
2160
1330
500
700
705
650
608
44
20×Φ34
2240
1516
返回页首
Z941H、Z941Y、Z941W 型 PN25 电动楔式闸阀主要外形及结构尺寸（mm）
DN
L
D
D1
D2
b
z×Φd
H
重量/kg
50
250
160
125
100
20
4×Φ18
615
50
65
265
180
145
120
22
4×Φ18
630
53
80
280
195
160
135
22
4×Φ18
710
63
100
300
230
190
160
24
8×Φ23
740
149
125
325
270
220
188
28
8×Φ25
820
192
150
350
300
250
218
30
8×Φ25
907
216
200
400
360
310
278
34
12×Φ25
1100
286
250
450
425
370
332
36
12×Φ30
1200
366
300
500
485
430
390
40
16×Φ30
1540
660
350
550
550
490
448
44
16×Φ34
1700
770
400
600
610
550
505
48
16×Φ34
1933
990
返回页首
Z941H、Z941Y、Z941W 型 PN40 电动楔式闸阀主要外形及结构尺寸（mm）
DN
L
D
D1
D2
b
z×Φd
H
重量/kg
50
250
160
125
100
20
4×Φ18
616
49
65
280
180
145
120
22
8×Φ18
630
65
80
310
195
160
135
22
8×Φ18
690
140
100
350
230
190
160
24
8×Φ23
803
160
125
400
270
220
188
28
8×Φ25
910
213
150
450
300
250
218
30
8×Φ25
985
239
200
550
375
320
282
38
12×Φ30
1132
356
250
650
445
385
245
42
12×Φ34
1331
517
300
750
510
450
408
46
16×Φ34
1470
825
350
850
570
510
465
52
16×Φ34
1740
1029
400
950
655
585
535
58
16×Φ41
1859
1433
500
1150
755
670
612
62
20×Φ48
2450
2130
返回页首
Z941H、Z941Y、Z941W 型 PN63 电动楔式闸阀主要外形及结构尺寸（mm）
DN
L
D
D1
D2
b
z×Φd
H
重量/kg
50
250
175
135
105
26
4×Φ23
616
49
65
280
200
160
130
28
8×Φ23
630
65
80
310
210
170
140
30
8×Φ23
695
140
100
350
250
200
168
30
8×Φ25
791
160
125
400
295
240
202
36
8×Φ30
868
200
150
450
340
280
240
38
8×Φ34
995
301
200
550
405
345
300
44
12×Φ34
1192
480
250
650
470
400
352
48
12×Φ41
1403
698
300
750
530
460
412
54
16×Φ41
1707
761
350
850
595
525
475
60
16×Φ41
2084
1135
400
950
670
585
525
66
16×Φ48
2238
1948
500
1150
800
705
640
70
20×Φ54
2610
2855
