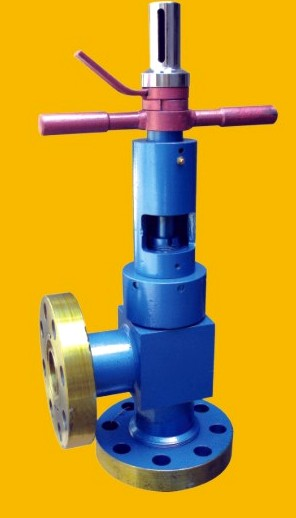

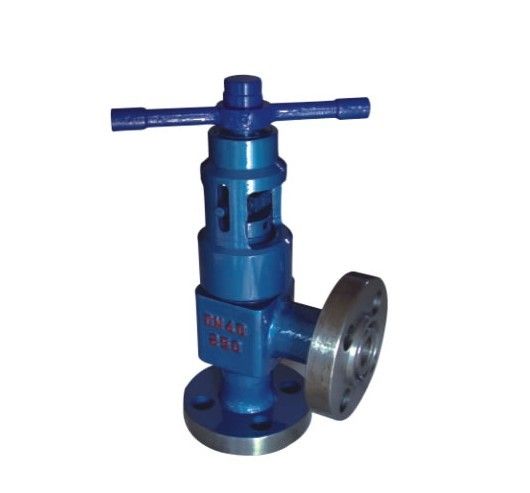

L47Y-160，J47Y-160高压平衡角式截止阀
LJ47Y高压平衡角式截止阀参考API及有关标准优化设计而成，结构新颖，阀瓣有数个孔和上腔相通，达到上下压力自平衡。采用复合填料，密封可靠，磨擦力小。密封采用活阀座结构。堆焊硬质合金。阀门可安装在水平或垂直的管道上。
工作原理：
LJ47Y高压平衡角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。高压平衡角式截止阀高压平衡角式截止阀
公称压力（Mpa）
16.0
20.0
25.0
35.0
壳体实验压力（Mpa）
24.0
30.0
37.5
52.5
密封实验压力（Mpa）
17.6
22.0
27.5
38.5
适用介质
水、油品等非腐蚀性介质
适用温度
-29/℃----121/℃
L/J47Y-160,L/J47Y-250自平衡式角式节流截止阀自平衡式角式节流截止阀主要零件材料
零件名称
阀体 阀盖
阀瓣 阀杆 缸套
填料
双头螺栓
O型密封圈
材料
A105
2Crl13
四氟+橡胶
35CrMoA
丁晴橡胶
阀门制造：JB/T 450-92
阀门实验：GB/T13927-2008
