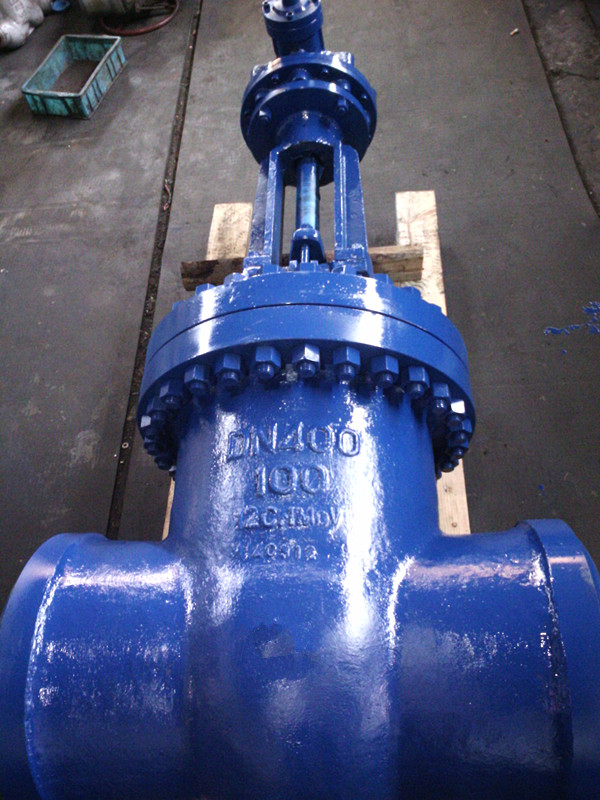

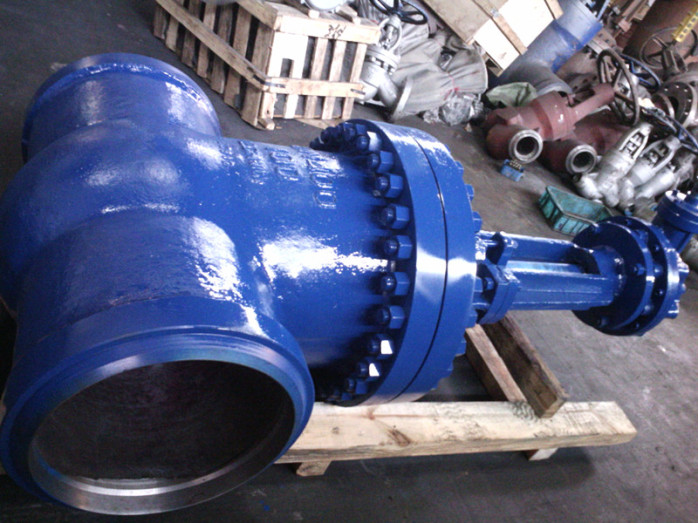

Z560Y-2500LB美标电站闸阀

Z560Y-1500LBV 美标铬钼钒钢对焊压力自密封手动电站闸阀

Z560Y/Z562Y电站闸阀应用范围
1、设计、制造：E101
2、结构长度：E101
3、对焊连接：78DG ANSI B16。25
4、检查和试验：E101。

温度：（450-570）℃
压力：1.6-22.0
公称通径：150-350
介质：蒸汽
材质：1Cr5Mo，12CrMorV，ZG12CrMoV
广泛用于钢铁、冶金、化工行业及电力、能源发电厂等设施。

Z560Y/Z562Y电站闸阀技术工艺优势

1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；
4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；
5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；
6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；
7、双向承压密封设计，满足各类特殊工况的苛刻要求；
8、严格手工配研，确保双侧

密封面吻合度 90% 以上，实现气泡级出厂密封检测；
9、Z60 系列独特的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面 100% 吻合度，特别便于用户现场维修保养；
10、阀盖自紧密封设计，压力越高，密封越可靠；

600LB-2500LB

高中压焊接的闸阀适用于公称压力PN2.0～42.OMPa，工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。旁通管径起到微量调节压力和流量的作用．减小对主要阀体的冲击作用．适用介质为：水、油品、蒸汽、及酸、碱、氨、尿素、含硫天然气等。操作方式：手动、齿轮传动、电动、气动等．

应用规范

结构与特点

1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立(stellite)钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氨化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求

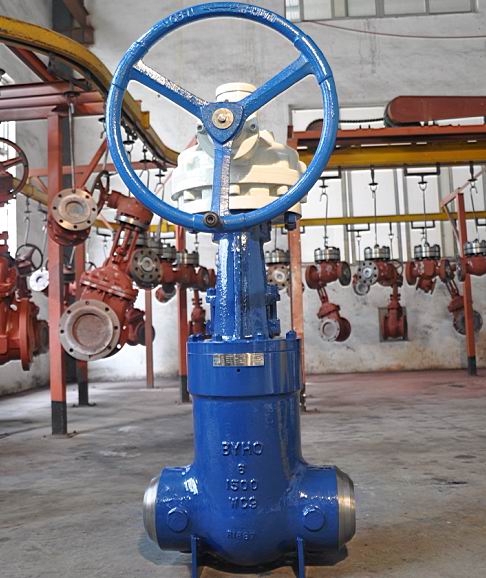

电站高温高压闸阀

电站阀门,高压阀门

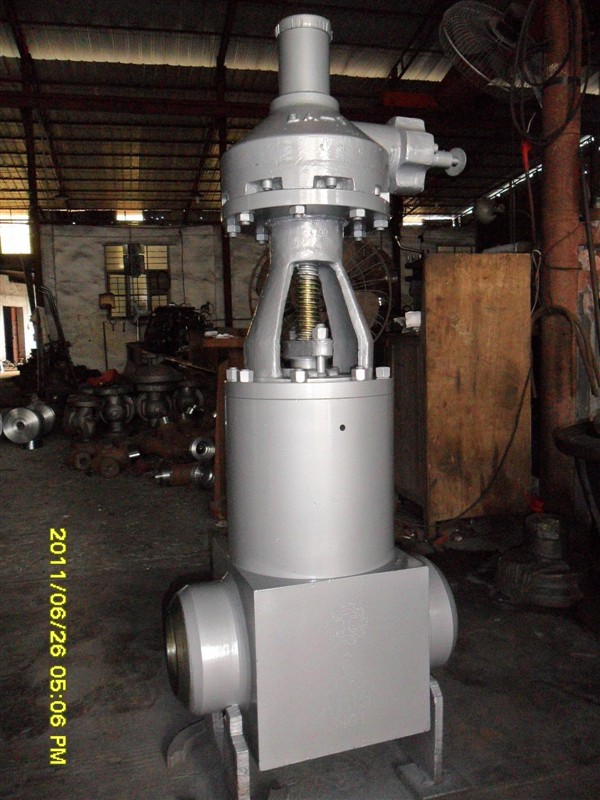

Z560Y（Z562Y)高压电站闸阀

阀门品牌：精工阀门

阀门型号：Z560Y-200,Z561Y-200,Z562Y-200,Z560Y-1500LB,Z561Y-1500LB,Z562Y-1500LB

          Z560Y-250,Z561Y-250,Z562Y-250,Z560Y-2500LB,Z561Y-2500LB,Z562Y-2500LB

          Z560Y-320,Z561Y-320,Z562Y-320,Z560Y-3500LB,Z561Y-3500LB,Z562Y-3500LB

          Z560Y-P54100V,Z561Y-P54100V,Z562Y-P54100V,Z560Y-P54100I

          Z560Y-P54140V,Z561Y-P54140V,Z562Y-P54140V,Z560Y-P54140I

          Z560Y-P54170V,Z561Y-P54170V,Z562Y-P54170V,Z560Y-P54170I

连接形式：焊接连接

产品材质：WCB,WC6,WC9,20CrMoV,15Cr1MoV等

公称通径：DN50-DN500

适应介质：水、蒸汽、油品等

          液化气、天然气、煤气等

压力环境：20.0MPa,25.0MPa,32.0MPa

工作温度：-29～+590℃
阀门标准：JB/T3595

流动方向：双向

产品特点： 焊连接的闸阀适用于公称压力PN16.0～32.0Mpa。

工作温度≤540℃（其中P(57)170V工作温度为570℃）的石油、化工、火力电站等各种工况的管路上，切断或接通介质。

适用介质为：水、油品、蒸汽酸性介质等。操作方式等。

操作方式有：手动、齿轮传动、电动等。
