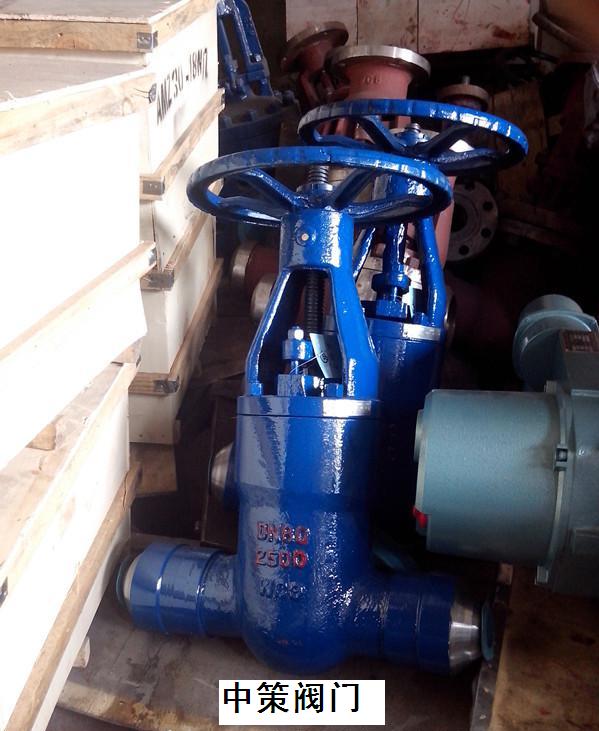

Z61Y-1500LB焊接磅级电站闸阀

焊接磅级电站闸阀,美标电站闸阀,Z61Y-1500LB焊接磅级电站闸阀,美标电站闸阀,Z961Y,Z61Y-1500LB

·制造验收技术标准

1、制造验收技术条件按日本火力发电阀标准的E101的规定；
2、阀门结构长度按E101的规定；

3、阀体焊接口按 ANSI B16.25 的规定或用户提供的尺寸。

用途
磅级高温高压电站闸阀适用于ANSI CLass1500-3500，工作温度在-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

对接焊端	产品型号
ANSIBl6.25	0 Z6 1 Y-1500Lb 2 4	0 Z6 1 Y-2000Lb 2 4	0 Z6 1 Y-2500Lb 2 4	0 Z6 1 Y-3500Lb 2 4
锥齿轮传动闸阀	在型号“Z”后插入“5”，示例Z560Y-1500Lb
电动闸阀	在型号“Z”后插入“9”，示例Z960Y-1500Lb

适用规范 Applicable specification

壳体材料 Shell material	适用温度/℃ Applicable temperature	适用介质 Applicable medium
ASTM A216 WCB	≤425	蒸汽、水 Steam、Water
ASTM A217 WCl	≤450
ASTM A217 WC6	≤550
ASTM A217 WC9	≤590

·主要零件材料 Material for Main Parts

零件名称 Part Name	材料牌号 Material Designation
阀体 Body	WCB	WCl	WC6	WC9
闸板 Disc	WCB	WCl	WC6	WC9
阀盖 Bonnet	25	15CrMoVA	12CrMoVA	12CrMoVA
阀盖 Bonnet	WCB	WCl	WC6	WC9
阀杆 Stem	38CrMoAlA 1Crl7Ni2	38CrMoAlA 1Crl7Ni2	38CrMoAIA	38CrMoAIA
阀杆 Stem	38CrMoAlA 1Crl7Ni2	38CrMoAlA 1Crl7Ni2	20CrlMo1V1A	20Cr1MoVA
填料 Packing	增强柔性石墨 Flexible Graphite
支架 Yoke	WCB	WCB	WCB	WCB
支架 Yoke	WCB	WCl	WC6	WC9
密封环 Sealing ring	S软钢（增强柔性石墨） S Soft steel（flexible graphite）		S软钢 S Soft steel	F软钢 F Soft steel
阀杆螺母 Stem nut	zQAL9-4或A439 D2

·主要尺寸及重量 Main dimensions and weight

Z96（1,0）Y-1500Lb

公称通径 NPS/in. Nominal diameter	外形尺寸和连接尺寸 Dimensions /mm				重量/kg Weight
公称通径 NPS/in. Nominal diameter	d	L	H	D0	重量/kg Weight
2（1/2）	56	254	671	200	48
3	64	305	692	200	58
4	84	406	790	230	98
5	1OO	483	875	260	128
6	126	559	1055	360	215
8	158	711	1148	41O	387

Z96（1,0）Y-2000Lb

公称通径 NPS/in． Nominal diameter	外形尺寸和连接尺寸 Dimensions /mm				重量/kg Weight
公称通径 NPS/in． Nominal diameter	d	L	H	D0	重量/kg Weight
2（1/2）	50	330	640	200	50
3	60	368	690	230	82
4	80	457	806	260	134
5	96	533	984	360	174
6	118	610	1090	41O	338

Z96（1,0）Y-2500Lb

公称通径 NPS/in． Nominal diameter	外形尺寸和连接尺寸 Dimensions /mm				重量/kg Weight
公称通径 NPS/in． Nominal diameter	d	L	H	DO	重量/kg Weight
2（1/2）	46	330	639	200	70
3	54	368	680	230	90
4	70	457	805	260	142
5	86	533	965	360	191
6	104	610	1070	41O	339

Z96（1,0）Y-3500Lb

公称通径 NPS/in． Nominal diameter	外形尺寸和连接尺寸 Dimensions /mm				重量/kg Weight
公称通径 NPS/in． Nominal diameter	d	L	H	DO	重量/kg Weight
3	44	440	745	260	196
4	56	540	860	300	283

公称通径NPS/in. Nominal diameter	外形尺寸和连接尺寸/mm Dimensions						重量/kg weight
公称通径NPS/in. Nominal diameter	d	L	H	DO	L1	L2	重量/kg weight
Z96（1,0）Y-1500Lb
2（1/2）	56	254	520	200	140	243	93
3	64	305	523	200	140	243	110
4	84	406	599	508	198	281	168
4	84	406	599	305	400	555	208
5	100	483	678	508	198	281	189
5	100	483	678	305	400	555	232
6	126	559	793	305	41O	565	358
6	126	559	793	305	420	654	444
8	158	711	813	305	41O	565	517
8	158	711	813	305	420	654	561
10	200	864	988	457	440	688	852
10	200	864	988	305	420	654	823
12	250	991	1141	305	420	654	1122
12	250	991	1156	457	440	688	1150
14	280	1067	1249	61O	690	-	1765
16	318	1194	1351	61O	690	-	2429
18	360	1346	1535	61O	690	-	2454
18	360	1346	1540	61O	715	-	2524
20	406	1473	1726	61O	690	-	3334
20	406	1473	1731	61O	715	-	3380
22	450	1600	1921	61O	690	-	4409
22	450	1600	1926	61O	715	-	4648
Z96（1,0）Y-2000Lb
2（1/2）	50	33	540	200	140	243	202
3	60	368	558	508	198	332	14g
4	80	457	654	305	400	555	245
5	96	533	780	305	400	555	280
5	96	533	780	305	41O	565	323
6	118	61O	830	305	41O	565	41g
8	148	762	960	305	41O	565	626
8	148	762	960	305	420	654	715
10	180	914	1020	305	420	654	1020
10	180	914	1024	457	440	688	1050
12	222	1041	1150	457	440	688	1320
12	222	1041	1166	61O	690	-	1358
14	254	1118	1230	457	440	688	181O
14	254	1118	1240	61O	690	-	1840
16	2g4	1245	1330	61O	690	-	2270
16	2g4	1245	1350	61O	715	-	2300

公称通径NPS/in． Nominal diameter	外形尺寸和连接尺寸/mm Dimensions						重量/kg Weight
公称通径NPS/in． Nominal diameter	d	L	H	DO	L1	L2	重量/kg Weight
Z96（1,0）Y-2500Lb
2（1/2）	46	330	533	508	198	332	143
2（1/2）	46	330	533	200	140	243	116
3	54	368	549	508	198	332	160
3	54	368	549	200	140	243	134
4	70	457	653	508	198	332	251
4	70	457	644	305	41O	565	294
5	86	533	760	305	400	555	324
5	86	533	774	305	400	565	341
6	104	61O	850	305	400	555	479
6	104	61O	861	305	41O	565	564
8	130	762	847	305	41O	565	725
8	130	762	860	305	420	654	750
1O	162	914	1021	305	420	654	1152
1O	162	914	1050	61O	690	-	1220
12	21O	1041	1125	457	440	688	1520
12	21O	1041	1149	61O	690	-	1558
14	234	1118	1221	61O	690	-	1869
16	264	1245	1390	61O	690	-	2826
16	264	1245	1395	61O	715	-	3084
Z96（1,0）Y-3500Lb
3	44	440	620	508	198	332	269
3	44	440	623	305	400	555	305
4	56	540	721	305	400	555	398
4	56	540	730	305	41O	565	437
5	74	616	796	305	41O	565	507
5	74	616	796	305	420	654	592
6	88	692	857	305	41O	565	605
6	88	692	857	305	420	654	691
8	116	846	1041	305	420	654	1088
8	116	846	1051	457	440	688	1179
1O	142	1000	1197	457	440	688	1700
1O	142	1000	1207	61O	690	-	2031
12	174	1124	1338	61O	690	-	2708
14	196	1219	1455	61O	715	-	3180
14	196	1219	1440	61O	690	-	3131
18	252	1499	1915	61O	715	-	4560
