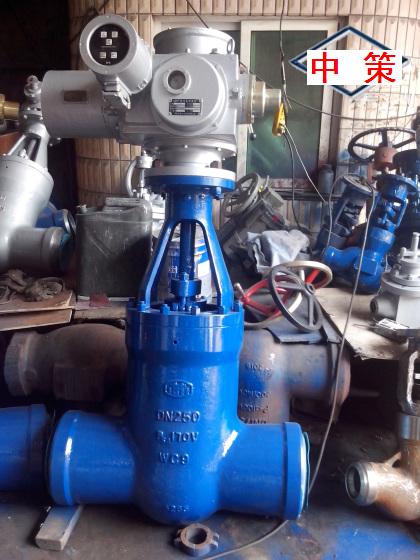

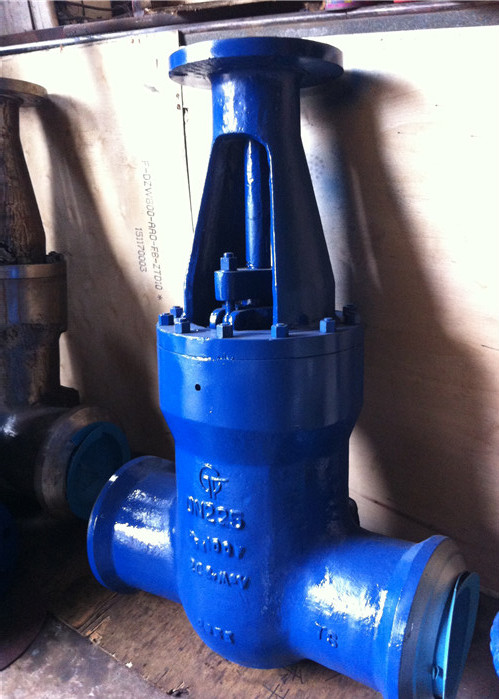

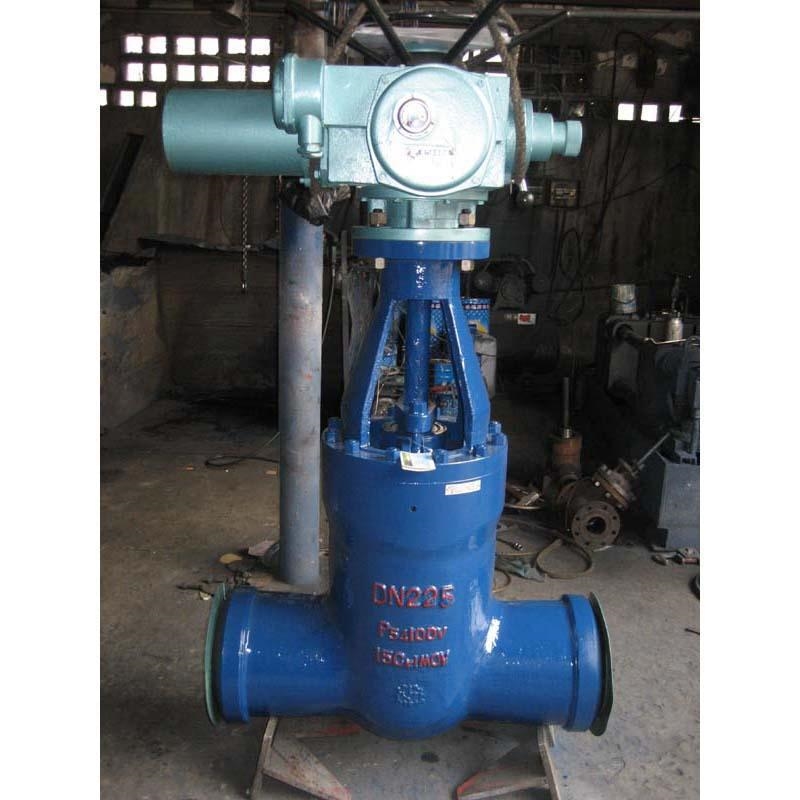

Z960Y-P54140V高温高压电站闸阀
高温高压电站闸阀也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
安装在水、汽管道上作为启闭装置用。
1、采用压力自紧式密封结构，弹性闸板，两端支管为焊接连。
高压电站闸阀结构优势：
高温高压电站闸阀使用温度450-570℃，压力PN1.6-70.0,公称通径15mm-300mm材质：1Cr5Mo，12CrMorV，ZG12CrMoV广泛用于钢铁、冶金、化工行业及电力、能源发电厂等设施。
高压电站闸阀技术工艺优势：
1、电动闸阀必须垂直安装，阀杆向上，介质流向可从任何一侧流入。
性能规范Property and specifiecation
产品型号 Product type
试验压力（MPa）Test pressure
工作压力（MPa）
工作温度（℃）
适用介质
强度试验
密封试验/上密封实验
Z960Y-250
25
37.5
27.5
-
≤425
水、蒸汽、Water,steam
Z960Y-320
32
48.0
36.0
-
≤425
Z960Y-P54100
-
30.0
22.0
P5410
≤540
蒸汽 Steam
Z960Y-P54170
-
48.0
36.0
P5417
≤540
高压电站闸阀主要零件材料
零件名称Part name
材料牌号Material designation
阀体Body
WCB
WC6
WC9
阀板Disc
WCB
WC6
WC9
阀盖Bonnet
25
12Cr1Mo1VA
阀杆Stem
1Cr17Ni2
20Cr1Mo1VA
阀座Seat
25
12Cr1Mo1VA
密封环Sealing ring
S软钢（增强柔性石墨）S soft steel （flexible
graphite）
S软钢S soft steel
F软钢F Soft steel
填料Packing
增强柔性石墨Fexible graphite
支架Yoke
WCB
WCB或WC6
阀杆螺母Stem nut
45（ZCuZn25A16Fe3Mn3）
四开环Four piece ring
1Cr13
20Cr1MoVA
高压电站闸阀主要外形尺寸
公称通径DNNominal diameter
主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions
电动装置Electric dewice
重量（kg）Weight
d
L
H
L1
L2
Z960Y-250
100
84
406
1164
437
277
DZW45
234
125
100
483
1402
437
277
DZW60
343
175
158
711
1650
554
309
DZW180
638
225
200
864
1650
554
309
DZW180
654
300
280
1067
2106
764
398
DZW350
1973
Z960Y-320
100
96
533
1236
437
277
DZW60
291
125
118
610
1302
437
277
DZW60
315
150
148
762
1403
526
283
DZW90
672
175
148
762
1650
554
309
DZW180
684
225
222
1041
1650
554
309
DZW180
696
Z960Y-P54100V
175
148
762
1650
554
309
DZW180
683
225
222
1041
1650
554
309
DZW180
704
250
222
1041
1795
554
309
DZW180
1214
300
294
1245
2080
554
309
DZW250
2125
Z960Y-P54170V
125
98
630
1230
437
277
DZW60
312
225
186
1060
1680
554
309
DZW180
1401
300
278
1397
2265
764
DZW500
2834
325
310
1448
2265
690
398
DZW500
2632
350
338
1550
2536
715
DZWC-4
5591
当您与我们取得联系时，请您提供的详细规格要求，这将有助于我们给您提供一个有效的服务。当您有任何疑问，您可以来电告知我们,我们一定会尽心尽力为您提供优质的服务。
Z960Y-P54100V/140V/1
70V高压电站闸阀
高压电站闸阀用途
高压电站闸阀结构简述
2、阀座密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
阀瓣密封面经硬化氮化处理。
3、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀和抗擦伤性。
4、 阀门的开启和关闭由电动装置来控制，电动装置分别配有专用电机，减速器、转矩控制机构、现场操作机构、手、电动切换机构，除就地操作外还可进行远距离操
作。
1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；
4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；
5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；
6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；
7、双向承压密封设计，满足各类特殊工况的苛刻要求；
8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测；
9、Z60 系列独特的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面 100% 吻合度，特别便于用户现场维修保养；
10、阀盖自紧密封设计，压力越高，密封越可靠；
高压电站闸阀应用规范：
1、设计、制造：E101
2、结构长度：E101
3、对焊连接：78DG ANSI B16。25
4、检查和试验：E101
高压电站闸阀安装说明
2、电动装置安装在环境温度为一20"C～+40℃，相对湿度≤80％无腐蚀，无爆炸性气体环境中。
3、电动装置用于管道温度低于350"（：时，则采用半流体锂基润滑油（Q／sYl002—65） 用于管道温度高于350~（：时，则采用GB492—2N一4钠基润滑脂进行润滑。
高压电站闸阀主要零件的材料说明
公称压力PN（MPa）Nominal pressure
Working pressure
Working temperature
Appicable medium
Sheel test
Seal test
订货须知：（国家标准）
一、A:产品名称、产品型号、公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。
二、若已经由设计单位选定我公司的高压电站闸阀型号，请您根据高压电站闸阀参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的高级工程师专家会专心为您审核与分析。
我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。江苏中策阀门制造有限公司立志成为世界领先的阀门制造商。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。
