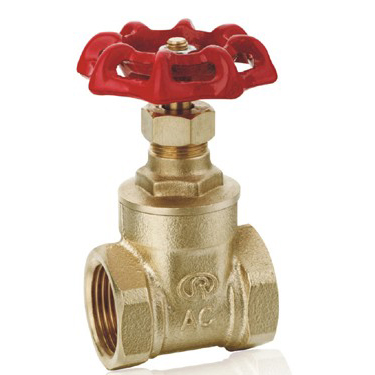

供应重庆铜闸阀Z15W-16T
Z41H、Z41Y、Z41W  型  PN16~PN200  钢制楔式闸阀：手动、法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力  PN16~PN200，阀体材料为碳素钢（Z41H-16C  Z41H-25  Z41Y-16C  Z41Y-25  Z41H-40~200）、不锈钢（Z41W-16P  Z41W-25P  Z41Y-16P  Z41Y-25P  Z41W-16R  Z41W-25R  Z41Y-16R  Z41Y-25R  Z41H-40P~200P  Z41H-40R~200R）、合金钢（Z41Y-16I  Z41Y-25I  Z41Y-16V  Z41Y-25V  Z41H-40I~200I）的闸阀。
Z41  闸阀适用于工作压力  1.6~20.0MPa，工作温度  -29℃~570℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
Z41H、Z41Y、Z41W  型  PN16~PN200  钢制楔式闸阀主要性能参数  型号  PN  工作压力  /  MPa  适用温度  /  ℃  适用介质
Z41H-16C、25  16、25  1.6、2.5  ≤  425  水、蒸汽、油品
Z41Y-16C、25
Z41W-16P、25P  16、25  1.6、2.5  ≤  150  弱腐蚀性介质
Z41Y-16P、25P
Z41W-16R、25R
Z41Y-16R、25R
Z41Y-16I、25I  ≤  550  油品、蒸汽
Z41Y-16V、25V  ≤  570  水、蒸汽、油品
Z41H-40~200  40~200  4.0~20.0  ≤  425  水、蒸汽、油品
Z41H-40I~200I  40~200  4.0~20.0  ≤  550  水、蒸汽、油品
Z41H-40P~200P  40~200  4.0~20.0  ≤  200  硝酸类
Z41H-40R~200R  40~200  4.0~20.0  ≤  200  硝酸类



Z41H、Z41Y、Z41W  型  PN16~PN200  钢制楔式闸阀零部件材料  型号  材料
阀体、阀盖、闸板  阀杆  密封面  填料
Z41H-16C、25  碳素钢  铬不锈钢  堆焊铁基合金  石棉石墨或柔性石墨
Z41Y-16C、25  堆焊硬质合金
Z41W-16P、25P  铬镍钛不锈钢  铬镍钛不锈钢  本体材料  石棉石墨或柔性石墨
Z41Y-16P、25P  堆焊硬质合金
Z41W-16R、25R  铬镍钼钛不锈钢  铬镍钼钛不锈钢  本体材料
Z41Y-16R、25R  堆焊硬质合金
Z41Y-16I、25I  铬钼合金钢  铬钼合金钢  堆焊硬质合金
Z41Y-16V、25V  铬钼钒钢  铬钼钒钢  堆焊硬质合金  柔性石墨
Z41H-40~200  碳钢  铬不锈钢  碳钢+Cr13或硬质合金  柔性石墨
Z41H-40I~200I  铬钼钢  合金钢  合金钢+硬质合金  柔性石墨
Z41H-40P~200P  铬镍钛钢  不锈钢  不锈钢或不锈钢+硬质合金  柔性石墨
Z41H-40R~200R  铬镍钼钛钢  不锈钢  不锈钢或不锈钢+硬质合金  柔性石墨



Z41H、Z41Y、Z41W  型  PN16  钢制楔式闸阀主要外形及结构尺寸（mm）  DN  L  D  D1  D2  b  f  z×ød  H  D0  重量  /  kg
15  130  95  65  45  14  2  4×ø14  175  200  4
20  150  105  75  55  14  2  4×ø14  180  200  5
25  160  115  85  65  14  2  4×ø14  210  200  6
32  180  135  100  78  16  2  4×ø18  210  200  7
40  200  145  110  85  16  3  4×ø18  350  200  19
50  250  160  125  100  16  3  4×ø18  358  240  29
65  265  180  145  120  18  3  4×ø18  375  240  33
80  280  195  160  135  20  3  8×ø18  433  280  45
100  300  215  180  155  20  3  8×ø18  502  320  63
125  325  245  210  185  22  3  8×ø18  612  360  108
150  350  280  240  210  24  3  8×ø23  676  360  134
200  400  335  295  265  26  3  12×ø23  820  400  192
250  450  405  355  320  30  3  12×ø25  969  450  273
300  500  460  410  375  30  4  12×ø25  1142  560  379
350  550  520  470  435  34  4  16×ø25  1280  640  590
400  600  580  525  485  36  4  16×ø30  1452  640  850
450  650  640  585  545  40  4  20×ø30  1541  720  907
500  700  705  650  608  44  4  20×ø34  1676  720  958
600  800  840  770  718  48  5  20×ø41  1874  800  1112



Z41H、Z41Y、Z41W  型  PN25  钢制楔式闸阀主要外形及结构尺寸（mm）  DN  L  D  D1  D2  b  f  z×ød  H  D0  重量  /  kg
15  130  95  65  45  16  2  4×ø14  175  200  4
20  150  105  75  55  16  2  4×ø14  180  200  5
25  160  115  85  65  16  2  4×ø14  210  220  6
32  180  135  100  78  18  2  4×ø18  210  220  7
40  200  145  110  85  18  3  4×ø18  350  220  18
50  250  160  125  100  20  3  4×ø18  358  250  25
65  265  180  145  120  22  3  8×ø18  373  280  35
80  280  195  160  135  22  3  8×ø18  435  300  50
100  300  230  190  160  24  3  8×ø23  500  350  65
125  325  270  220  188  28  3  8×ø25  614  400  100
150  350  300  250  218  30  3  8×ø25  674  450  135
200  400  360  310  278  34  3  12×ø25  818  500  180
250  450  425  370  332  36  3  12×ø30  969  550  207
300  500  485  430  390  40  4  16×ø30  530  560  400
350  550  550  490  448  44  4  16×ø34  1280  640  631
400  600  610  550  505  48  4  16×ø34  1450  640  900
450  650  660  600  555  50  4  20×ø34  1541  720  1013
500  700  730  660  610  52  4  20×ø41  1676  720  1166
600  800  840  770  718  56  5  20×ø41  1874  800  1258
700  900  955  875  815  60  5  24×ø48  2280  850  —
800  1000  1070  990  930  64  5  24×ø48  2420  900  —





Z41H、Z41Y、Z41W  型  PN40、PN63  钢制楔式闸阀主要外形及结构尺寸（mm）  DN  L  D
