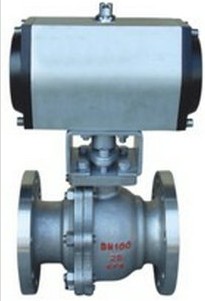

气动O型切断球阀
ZSHO气动O型活塞式切断球阀(简称切断球阀)，是一种旋转型切断球阀，为气动单元组合仪表中的执行单元，一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种，分别用于常温(-40～180℃)及高温(—60～450℃)场合。该产品传动效率高，推力大，密封性能好，额定流量系数大，零件互换性强等特点。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启，以达到生产过程按一定的程序进行。切断球阀主要由气动活塞式执行机构和切断型球阀两部分组成，根据用户需要，也可在执行机构和切断球阀之间配置手轮机构。
气动O型切断球阀技术参数：
气动活塞式执行机构动作时间(表二)
*斜线上方为双作用，下方为单作用数据
公称通径DN（㎜）
15
20
25
32
40
50
65
80
100
125
150
200
300
额定流量系数（Kv）
20
38
72
110
170
270
380
510
940
1400
2200
3500
8500
公称压力PN（MPa）
1.6、6.4
球芯转角（度）
0°±4°至90°±4°（可调）
操作压力（MPa）
双作用0.2～1.0 单作用0.3～1.0
适用工作温度（℃）
软密封－40～180 硬密封－60～450
允许压差（MPa）
为公称压力值
允许泄漏量等级
软密封Ⅵ 硬密封Ⅳ
动作时间（S）
0.5～7（详见表二）
执行机构输出力矩（Nm）
5.9～5169
执行机构型号
01
02
03
04
05
06
07
08
09
10
11
动作时间（S）
全开
0.5
0.56/0.6
0.5/0.6
0.5/0.6
0.7/1
0.8/1.1
1/1.2
1.1/1.6
1.2/2
3.5/4.5
5/6
全闭
0.5
0.6/0.8
0.6/1
0.8/1.2
0.8/1.2
1/1.5
1/2
1/2.3
1.5/2.5
4.5/6
5.5/7
