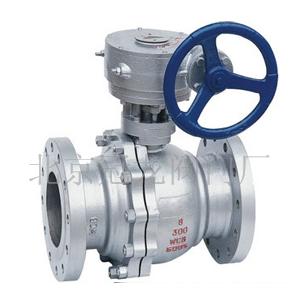

供应蜗轮浮动球阀-蜗轮浮动球阀价格- 蜗轮浮动球阀制造
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。  在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
蜗轮浮动球阀主要零件材料:

序号
NO
  零件名称    材质
GB    ASTM
1    阀体    WCB    A2116-WCB
2    密封圈    PTFE    PTFE
3    球体    1C18Ni9Ti    SS304
4    螺母    35    A194-2H
5    螺柱    35CrMoA    A193-B7
6    石体    WCB    A216-WCB
7    垫片    柔性石墨+不锈钢
  B12.10-304F/.G
8    填料    PTFE    PTFE
9    填料压盖    WCB    A2116-WCB
10    定位片    25    A105
11    挡圈    65Mn    AISI  1066
12    手柄    K33    A47-667
Gr.32510
13    阀杆    1Cr33    A276-410
14    螺钉    35    A193-B7
15    止推垫片    PTFE    PTFE

蜗轮浮动球阀技术规范
设计依据    国标系列    美标系列
设计标准    GB/T12237    AP16D    ANSI  B16.34
法兰连接结构长度    GB/T12221    AP16D    ANSI  B16.10
结构长度(焊接)    GB/T15188.1    AP16D    ANSI  B16.10
连接法兰    GB/T9113
JB/T79
Hg20592    ANSI  B16.5、B16.47
对焊端    GB/T12224    ANSI  B16.25
试验和检验    GB/T9092    AP16D    AP1598

蜗轮浮动球阀主要外形尺寸:
公称通径    15    20    25    40    50    65    80    100    125    150    200
d1    13    19    25    38    64    64    76    102    127    152    203
L    108    117    127    165    191    191    203    229    356    394    457
H    59    63    75    95    142    142    152    178    252    272    342
W    130    130    160    230    400    400    400    650    1050    1050    1410
Wt(kg)    2.5    3    5    7    15    19    19    33    58    93    160
