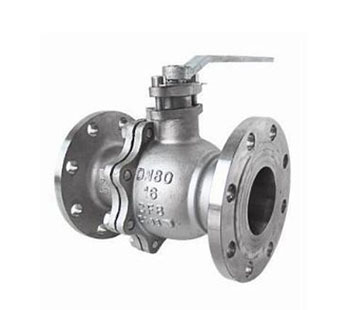

供应Q41F手动法兰球阀
手动法兰球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具有如下的一些优点：
主要性能规范 Capability Criterion
设计与制造
结构长度
法兰尺寸
压力-温度
试验-检验
GB122237
GB12221
GB9113 JB79
GB9131
GB/T13927 JB/T9092
压力试验 Pressure Test
公称压力NominalPressure
1.6
2.5
4.0
强度试验
2.4
3.8
6.0
水密封试验
1.8
2.8
4.4
气密封试验
0.4-0.7
主要零件材料 Materials Of main Parts
阀体
ZG1Cr18Ni9Ti
CF8
CF3
ZG1Cr18Ni12Mo2Ti
CF8M
CF3M
球体阀杆
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
阀座
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
温度
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
-29℃～300℃(对位聚笨 PPL)
介质
水蒸汽油品
硝酸类 Nitric Acid
强氧化介质
醋酸类 Acetic Acid
尿素类Urea
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
Shell Test
Water Seal Test
Air Seal Test
Body
Ball Stem
Seat
Shim
Stem Seat
Packing
Gland
Temperature
Medium
Water steam
Oil goods
strongey oxidable medium
