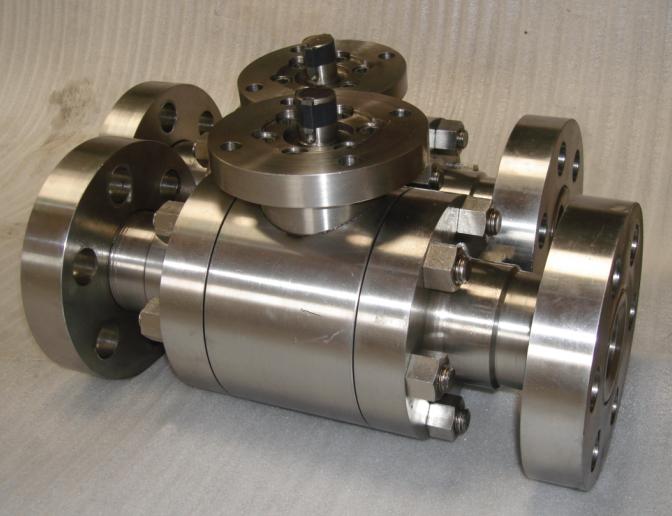

Q41H-150LB,Q41H-300LB美标金属硬密封球阀
Q41F美标金属硬密封球阀,国内生产美标球阀的厂家比较多，连接尺寸也大多不统一。目前国内大多数美标球阀生产厂家均按本标准设计生产。但本标准也不尽完美，规格不全，浮动式美标球阀最大公称通径为DN1200，美标固定式球阀最大公称通径DN2000。根据阀门规格及掌握的资料来看，目前浮动式美标球阀公称通径最小为DN6，美标固定式球阀公称通径最小为DN50。经考证，各厂家生产的Q41F美标金属硬密封球阀连接尺寸也不尽统一，为了有一个统一的标准，用户在选用及安装时同一规格能够互换，建议国家通用机械研究所对JB／T2203－1999《球阀结构长度》进行修订。建议设计院及用户按标准选用，美标球阀生产厂家按标准设计制造。
产品名称：
美标金属硬密封球阀
产品型号：
Q41H
产品口径：
DN15-300
产品压力：
0.6~6.4Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品简介：
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。常州中扬阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
Q41H美标金属硬密封球阀产品性能规范：
公称压力（PN）
1.6
2.5
4.0
6.4
壳体试验压力
2.4
3.8
6.0
9.6
密封试验（液）
1.8
25.8
4.4
7.0
密封试验（气）
0.5~0.7
适用介质
C P R
适用温度
≤200
Q41H美标金属硬密封球阀主要堆零件材料：
名称
WCB类
CF8类
CF3类
CF8M类
CF3M类
阀体左体
A216-WCB
A315-CFB
A35-CF3
A351-CF8M
A351-CF3M
球体
B2-B8
A105-1025
A182-F304L
A182-F304L
A132-F316
A182-F316L
B8以上
A216-WCB
A351-CF8M
A351-CF3
A351-CF8M
A351-CF3M
阀杆
A182-F6a
A182-F304
A182-F304L
A182-F336
A182-F316L
阀座
-
PTFE/增强PTFE/NYLIN
阀座支承圈
A105-1025
A182-F304
A182-F304L
A182-F316
A182-F316L
弹簧
-
3yc-7/17-49H
O型圈
NBR
氟橡胶
螺柱
A193-B7
A193-B8
螺母
A194-2H
A194-8
Q41H美标金属硬密封球阀150Lb外形尺寸和连尺寸：
公称通径
单位
L
D
T
G
C
n-Φd
W
H
in
mm
1/2″
15
㎜
108
89
12
35
60.5
4-15
115
72
in
4.25
3.5
0.47
1.38
2.38
4-0.59
4.53
28.3
3/4″
20
㎜
117
98
12
43
70
4-15
115
76
in
4.61
3.86
0.47
2
3.13
4-0.59
5.9
3.62
1″
25
㎜
127
108
12
51
79.5
4-15
150
92
in
5
4.25
0.47
2
3.13
4-0.59
5.9
3.62
1-1/2″
40
㎜
165
127
14.3
73
89.5
4-16
200
123
in
6.5
5
0.56
2.88
3.88
4-0.62
7.87
4.84
2″
50
㎜
178
152
15.9
92
120.5
4-19
200
132
in
7
6.00
0.625
3.62
4.75
4-0.75
7.87
5.20
2-1/2″
65
㎜
190
178
17.5
105
139.5
4-19
320
164
in
7.5
7
0.69
1.12
5.50
4-0.75
12.6
6.45
3″
80
㎜
203
190
19.1
127
152.4
4-19
320
173
in
8
7.50
0.75
5
6
4-0.75
12.6
8.6
4″
100
㎜
229
229
23.9
157
190.5
4-19
450
210
in
9
9
0.94
6.19
7.5
4-0.75
17.72
8.26
6″
150
㎜
394
279
26
216
241.5
8-22
8000
288
in
15.5
10.98
1.02
8.5
9.50
8-0.88
31.5
1.34
8″
200
㎜
457
343
29
270
298.5
8-22
1120
374
in
18.00
13.50
1.12
10.62
11.75
8-0.88
44.10
14, .72
10″
250
㎜
533
406
31
324
362
12-25
1420
366
in
20.98
16
1.2
12.75
14.75
12-1
55.12
14.40
12″
300
㎜
610
483
32
381
432
12-25
1420
412
in
24
19
1.26
15
17
12-1
55.12
16.22
Q41H美标金属硬密封球阀300Lb外形尺寸和连接尺寸：
公称通径
单位
L
D
T
G
C
n-Φd
W
H
in
mm
1/2″
15
㎜
140
95
15
35
66.5
4-15
115
72
in
5.51
3.74
0.59
1.38
2.62
4-0.59
4.53
28.3
3/4″
20
㎜
152
117
16
43
82.5
4-19
115
76
in
5.98
4.61
0.62
1.69
3.25
4-0.75
4.53
29.9
1″
25
㎜
165
124
18
51
89
4-19
150
92
in
6.5
4.9
0.71
2
3.5
4-0.75
5.9
3.62
1-1/2″
40
㎜
190
156
20.7
73
114.5
4-22
200
123
in
7.5
6.12
0.81
2.88
4.51
4-0.88
7.87
4.84
2″
50
㎜
216
165
22.3
92
127
8-19
200
132
in
8.5
6.5
0.88
3.62
5
8-0.75
7.87
5.20
2-1/2″
65
㎜
241
190
25.4
105
149
8-22
320
164
in
9.5
7.5
1
4.12
5.87
8-0.88
12.6
6.45
3″
80
㎜
283
210
28.5
127
168.5
8-22
320
173
in
11.25
8.25
1012
5
6.62
8-0.88
12.6
6.8
4″
100
㎜
305
254
31.8
157
200
8-22
450
210
in
12
10
1.25
6.19
7.88
8-0.88
17.72
8.26
6″
150
㎜
403
318
36.6
216
270
12-22
1120
336
in
15.875
12.5
1.44
8.5
10.62
12-0.88
44.10
13.23
8″
200
㎜
502
381
42
270
330
12-25
1420
385
in
19.76
15
16.5
10.62
12.99
12-1
55.12
15.16
10″
250
㎜
568
444
48
324
387.5
16-29
1420
370
in
22.36
17.50
1.89
12.75
15.25
16-1.12
55.12
14.56
美标球阀的主要特点：
美标球阀的优点：
美标球阀的部分参数等级
美标球阀的型号编制方法说明
美标球阀分类及特点
水、油品、蒸汽 硝酸类 醋酸类
美标球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。美标球阀阀体可以是整体的，也可以是组合式的。
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
1、公称压力或压力级：PN1.0-32.0MPa、ANSI
CLASS 150-900、JIS10-20K
2、公称通径或口径：DN6～900、NPS 1/4 ～36
3、连接方式：法兰、对焊、螺纹、承插焊等
4、适用温度：-196℃～540℃
5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动
6、阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8（304）、CF3（304L）、CF8M（316）、CF3M （316L）、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
美标球阀的类型代号为Q。美标低温球阀前加“D”；美标保温球阀前加“B”。
公称压力代号用阿拉伯数字表示，其数值是以兆帕为单位的公称压力值的10 倍。用于电站工业的阀门，当介质最高温度超过530℃时，其数值是以兆帕为单位的工作压力值的10 倍。
美标球阀分有：美标浮动球球阀、美标固定球球阀、美标轨道球阀、美标V型球阀、美标三通球阀、不锈钢美标球阀、锻钢美标球阀、美标卸灰球阀、美标抗硫球阀、三通美标球阀、美标气动球阀、美标电动球阀、美标卡套球阀、焊接美标球阀。
按壳体/主体材料分类，美标球阀可分为：
1.金属材料美标球阀：如碳钢美标球阀、合金钢美标球阀、不锈钢美标球阀、铸铁美标球阀、钛合金美标球阀、蒙乃尔美标球阀、铜合金美标球阀、铝合金美标球阀、铅合金美标球阀等。
2.金属阀体衬里阀门：如衬胶美标球阀、衬氟美标球阀、衬铅美标球阀、衬塑美标球阀、衬搪瓷美标球阀。
3.非金属材料阀门：如陶瓷美标球阀、玻璃美标球阀、塑料美标球阀。
