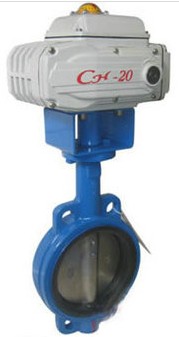

电动调节蝶阀
D971X智能电动调节蝶阀采用一体化结构，有输入控制信号（4-20mADC或1-5VDC）及单元相电源即可控制运转，具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH
等型号电子式电执行机构。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
技术参数和性能
智能电动调节蝶阀阀体：
公称通径：DN50～400mm
公称压力：PN1.6,4.0,6.4MPa
连接形式：法兰式按JB/T78-59
JB79-59对夹式法兰连接
材料：HT200 ZG25 ZG1Gr18Ni9Ti
ZGOCr18Ni12Mo2Ti
上阀盖：
常温型：-20～+200℃
散热型：+200～+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯，柔性石墨，石棉纺织填料
衬橡胶，衬四氟乙烯 密封材料:不锈钢,橡胶,四氟乙烯
内组件：
阀芯形式：阀板
流量特性：等百分比特性或直线特性
材料：1Cr18Ni9Ti
OCr18Ni12M02Ti
执行机构：
类型：可选PSQ系列,3810系列或NB系列电子式角行程执行机构.亦可选用QSQ系列或DYR系列。
技术参数和性能：请参阅对应的执行机构及伺服放大器说明书。
智能电动调节蝶阀规格参数表：
公称通径DN
50
65
80
100
125
150
200
250
300
350
400
500-2000
可与本公司商洽生产
流量系数（Kv）
110
180
232
368
656
735
1240
2025
2712
3875
5038
动作范围
0-90°
允许压差△P
小于公称压力
泄量量Q
按GB/T4213-92,为Kv值的10ˉ4
环境温度℃
-20-60℃
基本误差
±2.5%
回差
±2.5%
死区
1%
可调范围
250:1
配用执行机构
PSQ101 3610RSQ-05
Unic-05 Unic-10
CH-05
CH10
PSQ201
Unic-20
3610RSC-30
CH-20
Unic-40
PSQ501
3610RSC-50
CH-40
Unic-60
PSQ701
CH-60
