D343H-64C
一.产品介绍
该阀是我厂技术人员经优化设计，含国家专利的高性能金属硬密封蝶阀。采用了“斜置椭圆蝶板径向动平衡密封系统”，可靠地实现了蝶阀密封零泄漏，是真正具有国际领先水平的高科技新产品。该产品成批投产后，创造了良好的经济效益和社会效益，并作为以国代进产品，被国内外各企业大量选用，深受广大新老用户的欢迎，是值得您高度信赖的优质产品。
该阀的蝶板在启闭过程中，实现了蝶板密封圈与阀座密封面之间的无滑动磨擦·卡挤，密封面上的压力角大于磨擦角，采用了“径向动平衡密封系”设计，是蝶板开启阻力极低。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成，逐点接触和逐点脱离。开启密封即可分离，快速准确实现关闭接触自动相吻合的密封动作。
调节型多层次·全金属硬密封蝶阀由于密封面采用多重密封和整体全金属密封，经过高精度机械加工成椭圆形截面密封环，它与阀座金属密封面组成密封副。这种密封结构，在高压工况下不产生塑性变形，在高温或低温工况下，不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象，彻底解决了传统蝶阀密封结构不合理引起泄漏的弊病、大大提高了阀门密封可靠性。
我们设计的整体全金属密封型式在400℃~850℃超高温工况下、在产生强力水刀的工况下，优点就异常突出，不变形，密封面不被割切，同样保持良好的密封。
经实验测定调节型硬密封蝶阀开启扭矩为传统结构蝶阀的1/3左右，使用寿命是传统硬密封蝶阀的5~8倍。
二.适用范围
本阀适用于高、中、低压，高温、低温的管路中作闭路密封装置、节流装置和调节装置。广泛适用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、环保、建筑、医药、生物等行业。特别适用密封性要求较严格的工况，如煤气管道上，也适用水、蒸气、油品、空气、尘气、硝酸等腐蚀性介质。
使用温度-196℃~850℃，工作压力PN0.6--10Mpa或150—160磅级。本阀完全可以取代笨重，价格高的闸阀、截止阀、球阀、节流阀，并作为以国代进产品。
三.蝶阀适用标准
GB标准蝶阀
设计制造验收按GB12238-89；JB/T8527-1997的规定。
结构长度按GB12221-89的规定，双法兰连接按短系列制造，对夹式连接DN40~65、DN1400~2000按长系列，DN80~600按中系列，DN700~1200按短系列制造，（其中≥4.0Mpa引用MSS SP-68标准）。对焊式按法兰长系列。法兰连接尺寸按GB/T9113.1-2000、GB/T9113.2-2000标准及GB9113.8-1988标准。阀门检验与试验按GB/T13927的规定。
美标磅级蝶阀执行标准：
·设计制造验收按API609凸耳和平板式蝶阀的规定
·设计制造验收按MSS SP-67-95蝶阀的规定
·设计制造验收按MSS SP-68-97蝶阀的规定
·结构长度：法兰式及对焊式按GB12221短系列、对夹式按MSS SP-68-97的规定
·法兰尺寸按ANSIB16.5-1992及MSS SP-44-91的规定
·阀门的检验与试验按API598的规定

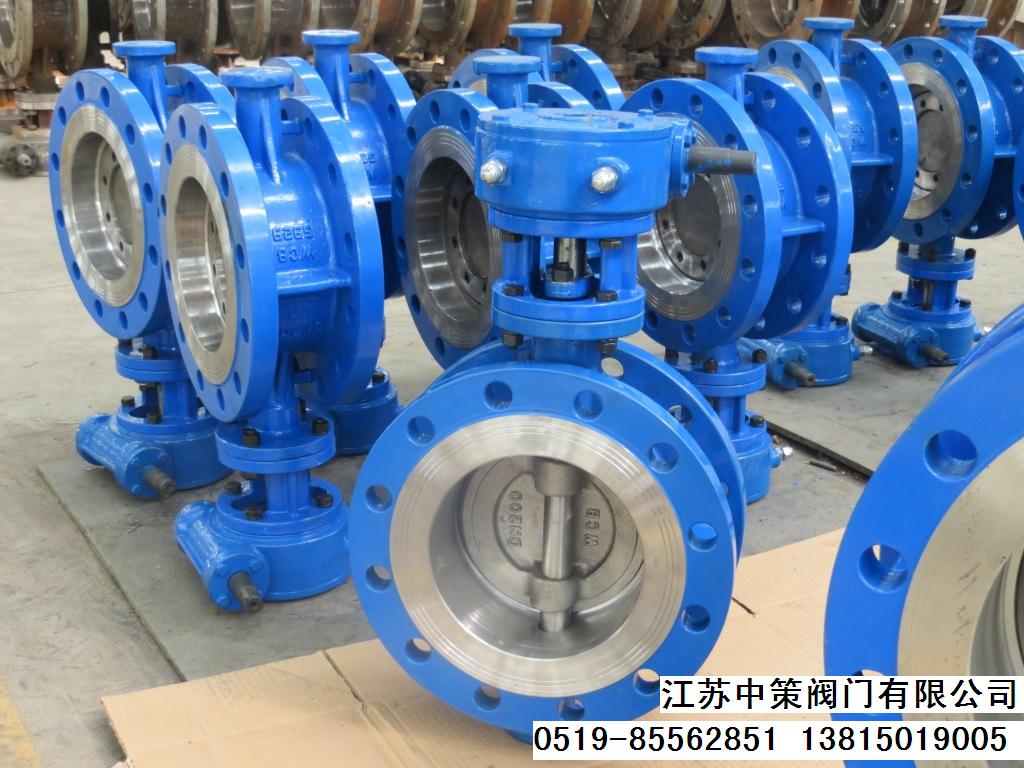

D343H-64C高压硬密封法兰蝶阀
