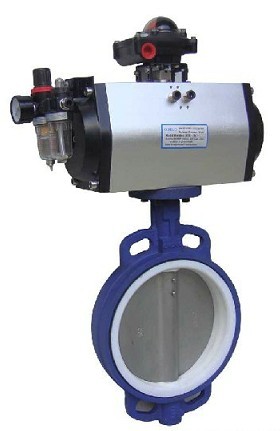

气动对夹式衬氟蝶阀-专业厂家无锡阿姆利
气动对夹式衬氟蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
采用标准：
设计标准：GB/T2238-1989
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
技术参数和性能：
产品概述：
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
执行机构及附件选择：
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
GTD/ATD气动执行机构技术参数
阀 体 参 数
类 型
双作用活塞式、弹簧复位式
公称通径
DN40～400mm
气源压力
双作用：2-8bar/单作用：4-8bar
公称压力
PN1.0、1.6MPa
输出力矩
双作用：4N·M～10560N·M
阀轴材质
碳素钢、不锈钢、衬F46
单作用：7N·M～2668N·M
阀体材质
碳素钢、不锈钢
工作温度
常温型：-20℃～80℃（丁腈橡胶O型圈）
阀板材质
304/316/316L不锈钢 、衬F46，F4
高温型：-20℃～160℃（氟橡胶O型圈）
阀座密封
F46、F2、PP
动作范围
0～90°±5°
结构形式
中线型、无销型
接口螺纹
GTD40～GTD83/ATD50～ATD88 G1/8″
温度
-50℃～150℃
GTD110～GTD350/ATD100～200 G1/4″
适用介质
各种有机酸、强酸、强氧化剂
阀位信号
定位器：4～20mA/回信器：全开全关信号
特点
耐腐蚀、维修方便、流量大、流阻小
连接尺寸：
公称通径DN
A
B
C
D
E
执行器型号
压力
1.0/1.6
1.0/1.6
1.0/1.6
1.0/1.6
1.0/1.6
（仅供参考）
40
185
282
63
104
32
SZ-50
50
185
286
63
104
43
SZ-50
65
185
295
70
104
46
SZ-50
80
185
300
89
104
46
SZ-50
100
215
350
106
115
52
SZ-85
125
265
392
120
115
56
SZ-85
150
265
430
132
115
56
SZ-85
200
300
443
164
127
60
SZ-95
250
340
491
200
127
68
SZ-110
300
380
565
238
127
78
SZ-125
350
485
650
280
164
78
SZ-160
400
485
703
302
164
102
SZ-160
