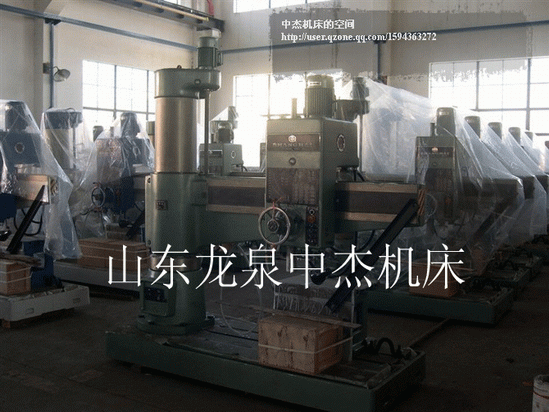

供应Z3063X18机械摇臂钻床
Z3063X18型摇臂钻床是用途广泛的大型设备，该机工作效率高，加工误差小，机械变速，自动进给，钻孔直径63mm以内,可在大中型零件上钻孔、扩孔、铰孔、锪平面及攻丝等工作，在配有相应工装的条件下可以鏜孔，该机床操用灵活简便，是制造及设备维修等行业理想的钻孔设备。86年以来获山东省优质产品称号，行销海内外，深受用户赞许



主要技术参数  Z3063×16/I
最大钻孔直径(mm)  63
主轴中心线至立柱母线距离(mm)  570-1718
主轴箱水平移动距离(mm)  1148
主轴下端面至底工作台面距离(mm)  245-1210
摇臂升降距离(mm)  615
摇臂升降速度(m/mm)  1.36
摇臂回转角度  °  ±180°
主轴锥孔（莫氏）  莫氏5号
主轴转速范围(r/mm)  25-1100
主轴转速级数  12级
主轴进给量范围(mm/r)  0.06-0.53
主轴进给量级数  8级
主轴行程(mm)  350
主轴允许最大扭矩(公斤/米)  140
主轴允许最大进给抗力(N)  30000
主轴电机功率(kw  )  5.5
机床重量（kg）  3700
机床最大轮廓尺寸（L×W×H）  (mm)  2500×1060×  2800

















摇臂钻床简介

主轴箱可在摇臂上移动，并随摇臂绕立柱回转的钻床（见图）。摇臂还可沿立柱上下移动，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船等行业。万向摇臂钻床的摇臂除可作垂直和回转运动外，并可作水平移动，主轴箱可在摇臂上作倾斜调整，以适应工件各部位的加工。此外，还有车式、壁式和数字控制摇臂钻床等。
钻床是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按用途和结构分类，钻床可以分为立式钻床、台式钻床、多孔钻床、摇臂钻床及其他专用钻床等。在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。


摇臂钻床的主要结构
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。

摇臂钻床的运动形式
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动；
（2）进给运动为主轴的纵向进给；
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。

摇臂钻床电气拖动特点及控制要求
