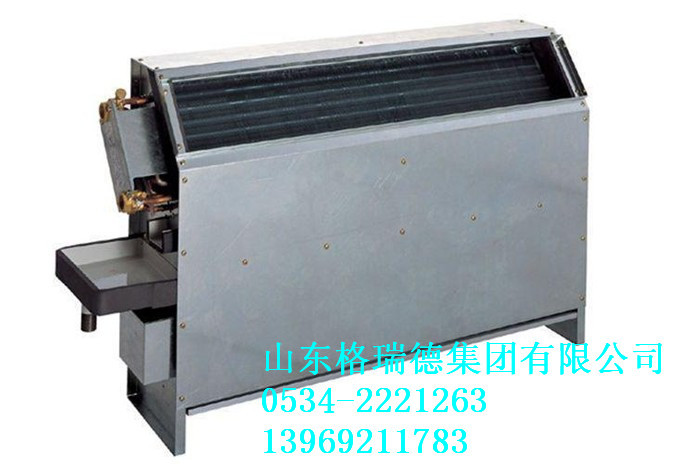

立式暗装风机盘管厂家、价格、型号


立式暗装风机盘管1产品选用要点

1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

2. 风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。

3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定：

1) 当新风与房间空气参数等焓时，风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷；

2) 当新风焓值大于或小于房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；

3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；

4) 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核风机盘管机组的风量。

4. 在选用机组时，应考虑实际性能与额定值的偏差，并注意以下特点：

1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；

2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；

3) 额定值各项参数均为风机在高档转速下的值，设计时一般宜按产品样本的中档风速下的数值选用。若产品未提供不同风速下的额定值数据，可参照表3进行换算。

表3 风量换算系数

额定值类别	高档风速	中档风速	低档风速
风量	1	0.75	0.50

5. 对于双管制水系统（适用于只按季节或只按空调区域进行供热或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统（适用于供热/ 供冷频繁转换的空调系统) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。

6. 对低温、蓄冷空调系统，应选用大温差机组。

7. 目前，风机盘管机组有下列控制类型：

1) 带三速选择开关，可冬、夏转换，通过室温控制器连动水路电动阀，实施自动控制；

2) 带三速选择开关，可冬、夏转换，通过室温控制器连动风机开停，实施半自动控制；

3) 仅带三速选择开关，实施手动控制。

4) 风机无级调速控制。

根据有关节能标准的要求，应采用电动温控阀和三档风速结合的控制方式。

8. 选用产品时，应注意噪声、凝露以及配用电机质量三个问题。这是目前9. 国内外风机盘管机组标记方法不同，设计选型需注意和区别。

2施工、安装要点

1. 机组供水入口处，应装设过滤器。在冲洗冷媒水系统干管时，污水不准通过盘管。盘管接管的最高点应设排气装置，最低点应设泄水装置。

2. 风机盘管机组的冷凝水排出管必须有一定的坡度，应保证滴水盘中不积水。

3. 风机盘管机组的安装可参见国家建筑标准设计图集01K403《风机盘管安装》。

3执行标准

产品标准

GB/T19232-2003《风机盘管机组》

工程标准

GB50243-2002《通风与空调工程施工质量验收规范》

1.      机组安装

☆机组在搬运过程中应小心轻放，不得使机组承受重压，严禁手执叶轮、蜗壳搬运机组。

☆请避开有油雾的地方（如厨房），否则塑料零部件会老化。

☆请避开产生腐蚀性、可燃性气体的地方。

☆本机组必须安装牢固，并且每年定期检查安装牢固可靠性三、四次。

☆机组在安装过程中应确保风机、盘管、外壳、保温层等部件的完好无损，以免影响机组性能。

☆风机盘管安装应保证主体的水平，机组安装必须牢固可靠及不引起周围环境的共鸣声，同时，机组也应留有足够的维修空间。

☆机组只承受本身的重力，不可承受风管、水管及其余物体的外力。

2.     管路配置

☆接管时应小心谨慎，不能使机组接头发生任何变形及扭曲。

☆进、回、排水管连接处应密封可靠，密封材料应采用生胶带。

☆管路必须加保温，进、回水管加装阀门。

☆凝结水管应保持畅通，并应保证排水坡度>0.01。

3.     电气接线

☆风机盘管使用电源为220V±10V，50Hz，机组接线时应对电线严格区分，并按接线图接线。机组备接地螺栓供保护接地用。

4.     供水要求

☆机组使用冷水温度应不低于5℃（防止结露），热水温度应不高于70℃，并要求水质清洁。机组运行2年应全面保养，用化学方法清除盘管内水垢，以保证机组的换热性能。

☆机组停止使用期间，应使盘管内充满水，以减小对铜管的锈蚀，但冬季必须有防冻措施，防止管道冻裂。

5.     注意事项

☆风机盘管初次运行及冷、热水转换时，都应打开放气阀，排出盘管内的空气，待有水流出再关闭放气阀，否则会严重影响换热效果。

☆机组外壳应使用干布进行擦洗，切忌使用稀料或汽油进行清洗。

☆风机盘管安装完成后，应先轻转动风机叶轮并检查是否有摩擦声，无摩擦声方可通电试运转。

6.     使用维护

☆过滤器需定期清洗，以免影响换热效果。

☆机组出现故障时，应由专业技术人员进行维修。
