石墨金属缠绕垫生产厂家
常用的有304SS,316LSS,321SS,347SS,碳钢,钛,铜
介绍：金属缠绕垫片(Spiral Wound Gasket) 自上世纪初期被发明以来，一直作为应用最广泛的垫片类型之一，它具有很好的压缩性能和回弹性能，起初为了适应工业发展的工况要求，在波动的压力和温度载荷情况，解决了其他垫片类型不能解决的密封问题，其V 型金属缠绕带能保证在应力释放时候有很好的回弹性，非金属填料带保证了气密性能，同时降低了垫片预应力要求；经过近百年的应用，至今，已经广泛应用于各个工业行业；
类型：为了配合法兰密封面的类型不同，金属缠绕垫片的机构类型基本分为四种：带内外环型、带外环型、基本型、带内环型；不同类型的法兰面配合，规定选择不同的垫片类型；例如上海双衡公司经销的Durlon 系列的SG、SG-IR、RF、RF-IR 为常用的类型，另外也有适用于特别情况的非标类型，例如：SG-RTJ、HX-R、HX-RIR 系列类型，适用于环形面的法兰和换热器法兰；同时非标设计的缠绕垫片也占有很大比例，在进行载荷及应力确认后，同时考虑结构因素方面，可以设计各种结构类型的缠绕垫片；
材料：金属缠绕垫片的材料，主要的密封部位是由金属缠绕带和非金属填料带，交替缠绕在一起形成的，其中，金属缠绕带的通用材料为304SS 不锈钢和316L/316SS 不锈钢，非金属填料带的通用材料为石墨(Graphite)和四氟乙烯（PTFE ）；其他非常用材料也可以生产，例如：金属缠绕带可以选：蒙乃尔（Monel）、因科镍（Incone1600/625）/哈司特（Hastelloy B2/C276 ）/钛（Titanium）等；非金属填料带可以选：陶瓷、云母、高温蛭石等；如果带外环，外环材料通常用碳钢(CS)，也有的因为腐蚀性考虑用不锈钢和其他合金材料的；如果带内环，内环材料通常选择跟金属缠绕带的类型一致，内环通常最早接触介质，要求有一致的耐化学腐蚀性能；标准：金属缠绕垫片的标准，全球工业中，因为不同国家及行业标准不同而不同，大致来说主要是配合尺寸的不同，而类型和材料基本原则一致；上海双衡经销的Durlon 系列产品可以适用于各个标准例如ASME、BS、DIN、API、MSS SP-44、JIS、HG、JB/T、GB/T 等；
选型：在选择金属缠绕垫片的时候，根据法兰标准确定垫片标准，通常垫片标准配合法兰标准选择，首先要掌握根据所密封介质的工况压力、法兰的标准和类型，规定好所选金属缠绕垫片的结构类型、压力等级；再根据所密封介质的工况温度、化学腐蚀特性，来选择能适用的金属缠绕带材料和非金属填料材料，原则上要选择能耐工况温度和腐蚀的金属和非金属材料；最后根据法兰公称通径和结构选择相应的垫片尺寸，按照标准规定的标注示例来标注自己所选的垫片，就可以确定了选型；如果是非标的缠绕垫片，所要确定的是金属和非金属的材料，再者是垫片的结构尺寸厚度，同时还要考虑的因素包括：足够的垫片应力保证密封、防止过度压缩垫片所设计的安装结构（一般由两个配合法兰的结构尺寸确定）、大型垫片安装的安全特性、非标垫片结构对整体设备结构成本影响等；
应用：金属缠绕垫片制造快捷，通用性强，压力范围从150lb 到2500lb 均可应用，材料选择范围广，可达到低温和高温工况的密封性能，所以被法兰连接的管道、设备所广泛应用；但是它也有一些应用限制，例如：在一些对预紧力要求低的情况下、比较非金属在制造及运输安装方面、以及成本方面会不占优势.
金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变金属缠绕垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其最大压紧度，对垫片接触的法兰密封面的表面精度要求不高。
金属缠绕垫片主要用途：回弹性优良的金属缠绕垫片能够对管道系统的压力热循环和振动进行自动调整，特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
在金属缠绕法兰垫片外观设计上为了安装方便,根据垫片口径大小,在垫片外围焊上2~8个定位带,让定位带扣在法兰孔上,以防安装时垫片移位或脱落,节约了辅助材料及工时.一般分为以下几种类型：
金属缠绕垫片的种类：
(一)基本型金属缠绕垫片
(二)带外环金属缠绕垫片
(三)带内环金属缠绕垫片

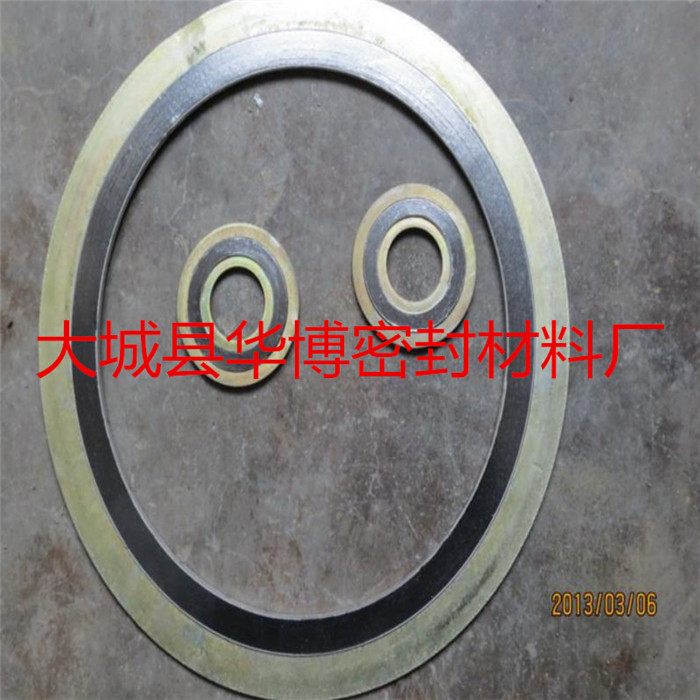

(四)带内外环金属缠绕垫片
(五)换热器用(带筋)金属缠绕垫片
(六)异形金属缠绕垫片
金属缠绕垫片(基本型)采用优质SUS304、SUS316(“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
1.金属缠绕垫片金属带材料
A. 采用厚度为0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2,201,304,316等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑、洁净，不应有粗糙不平、裂纹、划伤、凹坑及锈斑等缺陷。
C.不锈钢的硬度值 HV≤200
D.一般的钢带的宽度是3.2mm,4.5mm,8mm,W型的钢带可以更厚。
2. 金属缠绕垫片非金属带材料
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，陶瓷纤维及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
E.一般的钢带的宽度是3.2mm,4.5mm,8mm
3.金属缠绕垫片内外环材料
