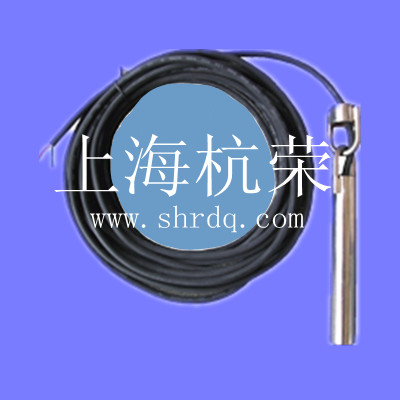

水银开关 ST-20P
水银开关 ST-20P 产品简介：
1、产品使用环境
图1-1 安装使用示意图
5.1 请参阅图1-1
水银开关接线示意图
1.1 周围环境温度：-25～80℃
1.2 周围环境湿度：＜ 90%
1.3 使用地点海拔高度：不超过2000 米。
1.4 开关能在频率为10～50HZ，振幅为0.75mm(10g)的振动条件下工作。
2、主要技术参数
2.1 额定电压：AC220V
2.2 额定电流：2A
2.4 额定温度: -40°- 70°
2.3 外壳防护级别：NEMA4X。
2.4 外形尺寸：壳体 L×W×H（mm）198×32×210
2.5 重量：1.6 Kg
2.6 倾斜角度：15°以上
3、应用范围
● 溜槽或转接处堵塞探测
● 输送机皮带跑偏探测
● 翻车机卸料探测
● 用于皮带或振动给料机有料或缺料探测
4、用途
溜槽或转接处堵塞探测器
输送机皮带跑偏探测器
翻车机卸料探头
5、工作原理
5.2 如图 1-1 所示，垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置15度以上时，开关内部的水银触点动作，常闭触点打开。当外力撤消后，倾斜开关回复垂直状态，水银触点复又闭合。利用倾斜开关内触点开合的变化来判断保护设备的工作情况，及时采取措施，以达到安全保护的目的。
5.3 安装时注意使用钢丝绳或链悬挂产品，必须使用电缆保持松驰状态，否则影响产品动作。
6、检查和安装
6.1 检查
打开包装之前，应检查外包装是否有挤压、破损、淋雨。打开包装之后，应根据装箱单检查产品是否完整、无损。
6.2 安装
6.2.1 安装之前应仔细阅读本手册。
6.2.2 安装位置
控制器应安装在相对平稳不震动的地方，适宜的环境温度。探
头有两种安装方式：标准型不加保护套，适用用于物料不损伤
探头的工况，否则就加保护套，套管大小就保护探头的活动角度。
7、 配套使用
倾斜开关可单独使用，也可配合控制装置使用，标准的控制装置，外壳防护等级为NEMA4X。倾斜开关前面板有指示灯，绿灯为正常，红灯为报警。倾斜开关控制装置中。-10秒的可调时间延时线路能避免倾斜开关因瞬间倾斜引起的误动作。倾斜开关控制装置中有一跳接线，允许将倾斜开关垂直或倾斜状态定为正常状态。两个常开常闭输出触点用于连接外部报警或控制。线路电源中断会引起继电器动作
8、 倾斜开关的特点
坚固、抗腐蚀、安装简便、控制装置为印制电路板结构。可调延时，防止误动作。标准外壳20-43型-\ExtAlx 20-38型－II类所有探头均配有安装附件。其性能已被世界上成千上万的应用实例所证实。
9、 维护与备件
图3 外观及安装尺寸图
9.1 应定期对开关的密封情况进行检查。保证开关内不漏水。
9.2 如果出现零部件损坏，请与乾正电气公司联系，保证将为你提供满意周到的服务。
10、故障检修
1. 检查导线连接，如果导线跟连接铁有松动印象，表示内部树脂已破损。请跟乾正电气公司联
