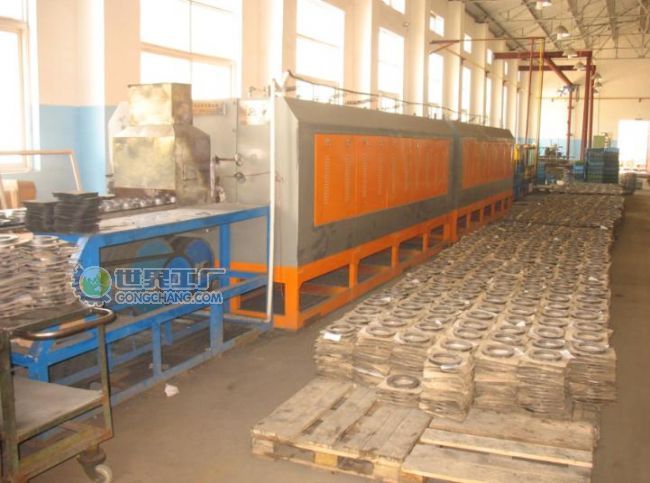

供应粉末冶金网带式烧结炉
详  细  说  明



  用途
        主要用于铜基、铁基粉末冶金制品、复合材料、双金属材料的烧结以及金属粉末的还原。
  特点
  炉温均匀性好：
          采用上下加热，底部设有高强度碳化硅均热板，独特的炉膛设计，大大提高炉温均匀性。炉温均匀性±5℃，控制精度±1℃。
  能耗低：
        全纤维针刺毯模块，隔热效果好，蓄能低，热损失小，升温速度快。
  炉管使用寿命长：
      设有炉管预应力装置，同时炉管底部垫有高强度，摩擦系数小，耐高温的碳化硅板，以确保金属炉管在高温下平整受热均匀，是同类产品使用寿命1.3倍。
  设备自动化程度高：
        直观的模拟显示屏，全自动温度及动作控制，完善的警报装置和闭锁保护装置。
  结构
          主要由进料段、加热段、缓冷段、水冷段、出料段、网带、网带驱动装置、保护气氛装置及电控装置等几部分组成。
          炉衬采用超节能结构：炉盖上保温层采用全纤维针刺毯模块，用专用方法锚固在炉盖钢板上（俗称吊顶式结构）。这种结构具有隔热效果好，蓄能低，热损失小，热震性好，检修方便等诸多优点。大大提高炉衬使用寿命。电炉空炉损耗功率、炉壁温升、炉温均匀性等参数优于国家标准。
        马弗采用耐热不锈钢板折弯成波纹形后焊接而成，根据高温力学原理采用特殊加强结构，大大提高使用寿命。
        电机无级调速运行，变频调速控制，直接显示运行速度。
        加热温控仪表采用日本岛彦/岛电（SHIMA）公司智能温控仪。该仪表配置了自调整和标准的PID运算模块能有效的防止温度过冲，同时该仪表可进行功能选择、配置及参数设定，并以数字式显示设定值和实际值。主加热采用SCR系列组合式三相晶闸管功率控制器，采用连续非通断式，它在控制时不是传统的电气通断式，而是根据温控要求连续自动调节加热功率。对大功率温度控制精度高，无噪音，对内部电网无干扰。
技术参数
产品型号规格  CY-BLF200  CY-BLF300  CY-BLF400  CY-BLF460  CY-BLF610
网带宽度（mm）  200  300  400  460  610
加热炉体尺寸（宽×高×长mm）  220×80×6000  320×80×6500  420×100×8300  480×100×9800  630×125×10500
加热区数  5  6  6  7  8
耗气量（Nm3/h）  6  10  16  20  32
最高炉温（℃）  1150
额定加热功率(kw)  80  120  160  180  250
额定电源电压（V）  380
网带调速方式  变频无级调速
网带材质  SUS310S、SUS314S
炉膛材质  SUS321、SUS310S、氮化硅结合碳化硅
外形尺寸（mm）
（宽×高×长）  1380×1600×13900  1500×1600×16500  1750×1600×17600  1800×1600×19000  2060×1600×20000
控温系统配置  采用日本SHIMADEN（岛彦／岛电）温控仪
根据用户要求，可升级配置
1、  燃气快速脱脂系统（RBO段）；
2、  可配强制快速（气淬）系统；
3、  可配气氛碳势控制。
