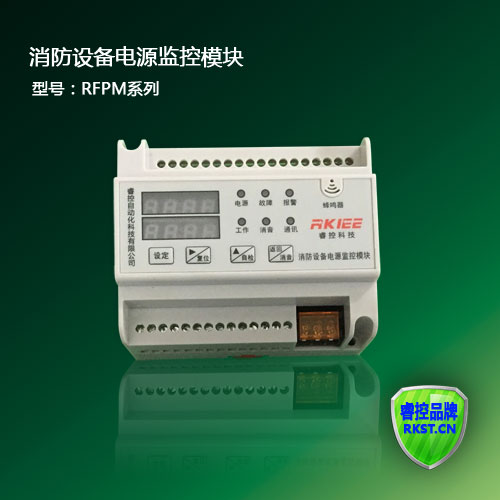

RFPM系列消防设备电源监控模块

RFPM系列消防设备电源监控模块

一、消防设备电源监控系统
     用于监控消防设备电源工作状态，在电源发生过压、欠压、过流、缺相、中断供电等故障时能发出报警信号的监控系统，由消防设备电源状态监控器、中继器（区域分机）、电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。
二、消防设备电源监控器（主机）
     能接收来自消防设备电源监控传感器（监控模块）的报警信号，发出声光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
三、消防设备电源监控中继器（以下简称中继器）
适用于监控器（主机）和现场传感器（监控模块）通信距离较远的系统。中继器不但可以增加系统的通信距离，而且可以为连接的现场传感器（监控模块）供电，解决由于距离而产生的通信信号和电源输出的衰减。中继器通过通信总线将连接现场模块及中继器的电源信息传送到监控器（主机）。
四、消防设备电源传感器（监控模块）
     主要是监测消防设备电源的电压信号、电流信号以及开关状态等参数变化的传感器。

注：监控电流时，需装电流互感器（LMZ型或BH型：接电缆用LMZ，接母线或电缆用BH）
五、技术参数

工作电源	额定电压DC24V
功耗	正常监视状态≤1W 报警状态≤1.5W
监控报警	过压（100%-140%）(监控AC 220V)
	欠压（60%-100%）(监控AC 220V)
	过流（100%~140%）(额定 5A)
测量精度	1 级
开关量输入	两路无源干接点
开关量输出	继电器无源输出
触点容量	AC 220V/3A ，DC 30V/3A
通讯接口	CAN总线通讯
波特率	20K、50K、100K
有效通讯距离	≤1km
安装方式	35mm导轨式安装
工作温度范围	-10℃~+55℃
储存温度范围	-20℃~+70℃
相对湿度	≤95%不结露
执行标准	GB 28184-2011

六、外形尺寸

七、系列产品列表

产品名称	型号	功能
电压信号传感器（监控模块）	RFPM1-DV	监控单相单路直流电压
	RFPM1-AV	监控单相单路交流电压
	RFPM3-AV	监控三相单路交流电压，适用于三相无零线
	RFPM4-AV	监控三相单路交流电压，适用于三相有零线
电流/电压信号传感器（监控模块）	RFPM1-DVI	监控单相单路直流电压及电流
	RFPM1-AVI	监控单相单路交流电压及电流
	RFPM3-AVI	监控三相单路交流电压及电流，适用于三相无零线
	RFPM4-AVI	监控三相单路交流电压及电流，适用于三相有零线
双电压/电流信号传感器（监控模块）适用于双电源	RFPM1-2AVI	监控单相双路交流电压及单路电流
	RFPM3-2AVI	监控三相双路交流电压及单路电流，适用于三相无零线
	RFPM4-2AVI	监控三相双路交流电压及单路电流，适用于三相有零线
消防设备电源状态监控器（主机）壁挂式 256点	RFPM-1000/B	接收消防电源监控传感器采集的电压，电流信号，判断电源设备的故障信息，实现对被保护的消防设备电源的监视，报警，控制与管理，采用了CAN二总线通信方式。
区域分机（中继器）	RFPM-ZJQ	中继器可以增加系统通讯距离，且可以为连接的现场传感器（监控模块）供电，解决了由于距离远而产生的通信信号和电源输出的衰减。
