壁挂式电动阀门控制箱使用介绍解析
壁挂式电动阀门控制箱介绍
一、壁挂式电动阀门控制箱，为一控多控制箱，一台控制箱可以控制多台电动阀门，可实现“现场/远控"转换。“现场"即为控制箱操作；“远控"为24V开关信号自动操作：内供24V电压时（模块供电），点动控制，如需连续控制，请将B端子“8"和“5"短接。本控制箱不提供“DCS"功能。
二、壁挂式电动阀门控制箱的说明:
1.控制箱为三相四线制,输入电压380V,50Hz
2.控制箱可实现“现场/远控"转换。“现场"即为控制箱操作；“远控"为24V开关信号自动操作：内供24V电压时（模块供电），B端子“4"和“8"形成回路为阀门关，“6"和“8"形成回路为阀门开；外供24V电压时（所提供的开关量信号为24V电信号），B端子“7"接外供信号源24V“-"端，“+"端与“8"导通阀门关闭，“+"端与“6"导通阀门打开。以上均为点动控制，如需连续控制，请将B端子“8"和“5"短接。本控制箱不提供“DCS"功能。
3.控制箱需要电动装置提供力矩开关向常闭触点各一对（TSO常闭点、TSC常闭点）；行程开关向常闭点各一对（LSO1常闭点、LSC1常闭点）；行程开关向常开点各一对（LSO1常开点、LSC1常开点）；电位器输出信号（电位器大于等于1K）。
4.控制箱提供“开"、“关"按钮；“现场/远控"转换开关；“电源"指示；“开"到位指示；“关"到位指示。
关于调节型电动控制箱的说明:
5.控制箱为三相四线制,输入电压380V,50Hz
6.控制箱可实现“现场/远控"转换。“现场"即为控制箱操作；“远控"为4-20mA信号自动操作：模块在“正作用"状态下，输入4mA阀门全关，输入20mA阀门全开。控制箱不提供“DCS"功能。
7.控制箱需要电动装置提供力矩开关向常闭触点各一对（TSO常闭点、TSC常闭点）；行程开关向常闭点各一对（LSO1常闭点、LSC1常闭点）；行程开关向常开点各一对（LSO1常开点、LSC1常开点）；电位器输出信号。
8.控制箱提供“开"、“关"按钮；“现场/远控"转换开关；“电源"指示；“开"到位指示；“关"到位指示。

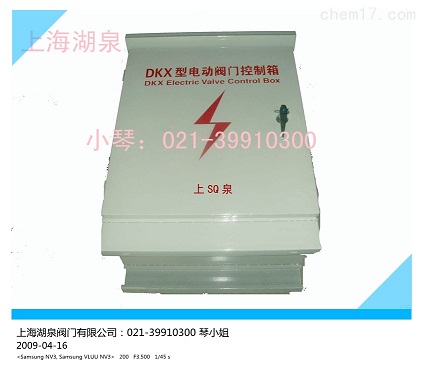

室内挂壁式控制箱DKX-EZG
