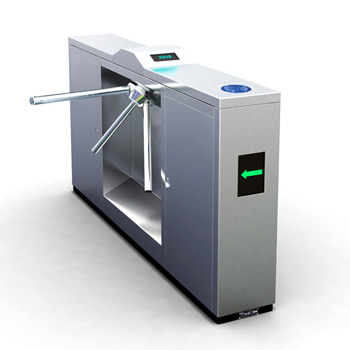

北京公园双向通行立式通道三辊闸

一、睿航三辊闸简述：

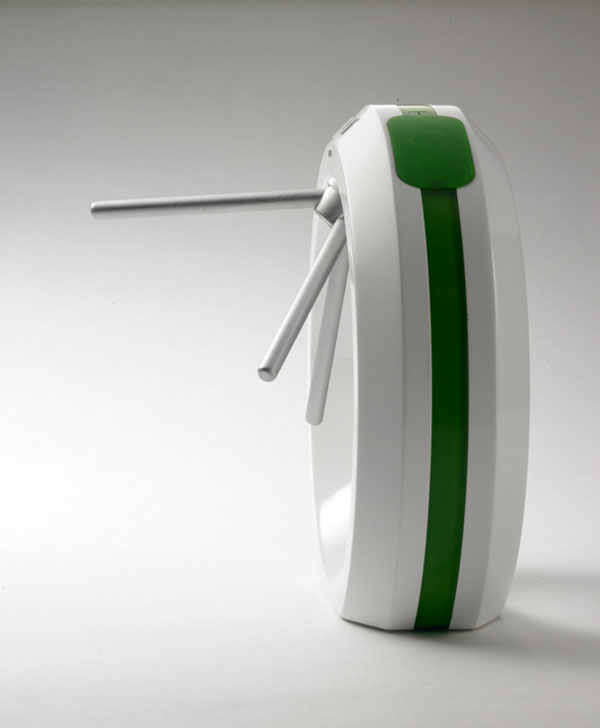

  睿航三辊闸也叫三杆闸、三棍闸、三滚闸、辊闸、滚闸。拦阻体（闸杆）由3根金属杆组成空间三角形，一般采用中空封闭的不锈钢管，坚固不易变形，通过旋转实现拦阻和放行。

三辊闸是最早出现的闸机类型，也是至今发展最为成熟完善的，但有逐渐被后续的摆闸和翼闸取代的趋势。

    从机芯控制方式上分为机械式、半自动式、全自动式。从形态上分为立式和桥式，立式三辊闸体积较小，比较容易安装；桥式三辊闸的通道较长，安保性更高。

二、睿航三辊闸种类：

按通行方向可分为:单向三辊闸,双向三辊闸

按通行方式可分为:电动三辊闸,手动三辊闸

按样式可分为:桥式三辊闸,立式三辊闸

按通行模式可分为:机械电动三辊闸,半自动三辊闸,全自动三辊闸

按流量大小可分为:普通三辊闸,高流量三辊闸

按制动方式可分为全自动制动三辊闸,半自动制动三辊闸(此类型属于高档闸机类型,国外主流)

目前国内主流的三辊闸分类为：全自动三辊闸，半自动三辊闸和手动三辊闸。

全自动三辊闸：

又称电动三辊闸，配置有一个电机，闸机的全部运作由电机带动完成，同时在上电时候由电机带动闸杆转动，实现通电自动上杆，非常方便使用。

半自动三辊闸：

配置一个电机或两个电磁铁，控制进向和出向锁定和解锁，授权通行后，电磁铁带动解锁臂解锁，释放闸杆可以单向转动，用户即可轻推闸杆通过通道。半自动三辊闸设计防反转功能，可以有效地防止行人逆行。

手动三辊闸：纯机械无配置任何电气设备，用户只需用手轻轻推动闸杆，就可以通过通道，无需刷卡，自动定位、复位系统，控制单方向自由通行，另一个方向锁死禁止通行。

三、睿航三辊闸构成：

1.睿航产品参数：

－电源供应：单相 AC220V, 3A, 50/60Hz。

－控制电压：DC24V，消耗: 40W。

－电磁：duty cycle 100%。

－减震器：液压 。

－工作环境温度：-20℃~60℃。

－工作环境适度：0~95%RH（无凝露）。

－净重：62kg。

－保护等级：IP45。

电源: AC220/50HZ

工作环境温度:-15度-+70度

相对湿度:<95% 不凝露

通行速度:30人/分钟

通信接口:RS485可选配TCP/IP

Power: AC220/50HZ

Working temperature: -15 degrees - +70 degrees

Relative humidity: <95% no condensation

Pass speed: 30 / min

Communication Interface: RS485 with optional TCP / IP

2.控制接口：

－二路干接点（域电平）控制信号输入对进出方向的电磁铁（域电机）及合法信号灯进行控制。

－二路干接点（域电平）状态输入对非法信号灯控制。

－一路继电器输入对闸机远程落杆控制。

－二路高低电平闸机计数信号输出。

    3.睿航闸机机芯：

a、机械闸机机芯是指用闸机在解除控制后三叉杆需要人力推杆放行；放行后另一根杆通过机芯的液压减震装置后停留在水平位置，需要再次解控后才能放行。推杆只需要0.5Kg的推力。

b、电动机芯是在闸机内配置了一个电机，闸机解除控制后，三叉杆会向前移动一个角度，当行人再次接触到三叉杆后，电机会主动转杆，直到另一根杆回到水平位后完成整个放行动作。



    4.可选部分：

- 每个人口通道和每个控制方向均有计数设备，可以重置或者没有，电子或机械的控制

- 带有红色禁止和绿色通行箭头的显示窗。

- 显示经授权的用户通过通道的功能窗口。

- 为操作温度提高的加热系统可以到-20°C。

- 集成硬币和标识接收器。

- 不锈钢的基脚之间是关闭的。

    - 着色的不锈钢外壳-标准外RAL色。

四、睿航三辊闸功能：

1 整个系统运行平稳,噪音小;

2 具有断电落杆,通电自动上杆功能;

3 具有器件及线路自检功能,方便维护;

4 具有时间保护功能;

5 具有通行指示功能;

6 具有自行保护,自动复位功能；

7 可与多奥停车场\门禁\考勤\梯控\消费\等智能一卡通.

五、睿航三辊闸优点：

1、合金铝或不锈钢的全防雨箱体，相对于通功能的翼闸摆闸等人行通道设备，三辊闸更加物美价廉。

2、具有个性化的安装界面（如读卡器、指示灯安装等），保证系统集成商的控制闸机设备在安装时简单、方便。

3、三棍转闸机的机芯有自动调节液压减震器，使用三棍闸操作时，声音很小、无冲击、闸杆自动减速回中。机芯表面是用黄色重铬酸盐电镀。

4、可编用闸机控制、一个或二个方向控制（由用户设置）。

5、底座用膨胀螺栓固定。

6、能够非常有效的实现单次单人通行，即一次只能通过一人，安全性和可靠性都比较高。

7、成本较低。

8、防水防尘能力较强，对环境的适应性很强，适用于室外和室内。



六、睿航三辊闸应用场合：

适用于普通行人和人流量不是很大或是行人使用时不太爱护的场合，以及一些环境比较恶劣的户外场合。

三辊闸可分别用于单向或双向通行的人行通道。

◇车站、码头、旅游景点进出口通道

◇三辊闸会展、游泳馆等验票通道

◇小区、工厂、企事业单位进出口考勤、门禁、消费管理

◇三辊闸特殊通道控制

◇适用于单位进出口管理及食堂进出口、地铁、车站、码头、商场、景点公园等进出口管理；



◇睿航通道闸、集成电子门票、门禁考勤、会所消费/餐饮、防静电、指纹、掌纹、人脸识别、虹膜识别等系列产品的整合运用；



◇全不锈钢框架结构,台邦电机,自主研发生产机芯；



◇单向/双向通闸/刷卡掉杆按钮上杆可选，具有计数功能,可实现RS485直接与电脑通讯功能；



◇通闸提示和方向、报警提示；断电自动落杆手动落杆可选，接收开关信号开闸；



◇可自配读卡控制部分，多台联网；可选配磁卡和感应卡联用方式；



◇可根据不同功能要求订做。

七、睿航三辊闸的优势：

三辊闸（三棍闸）成本较其他类型闸机成本较低，客户的采购意愿优先；

三辊闸有比较实际的防尾随功能。相比较其他闸机而言，三辊闸的结构设计上就已经注重了防尾随设计；无需再加装其他辅助部件；

三辊闸的外形设计比较容易引导使用者的应用。因其普及程度高，结构简单，一般的初次使用者也无需通过学习，直接可以应用。
