智能多功能电力仪表 乐鸟LND3三相电测量仪表

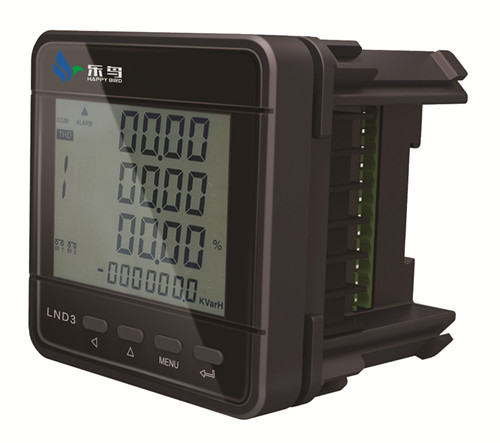

LND3三相电测量仪表
产品简介
LND3系列三相电测量仪表，用于配电系统的连续监视。仪表可真有效值电压/电流、频率测量。模拟量输出用于DCS系统或工业监控设备，数字量输入用于监视开关状态，继电器输出用于控制开关的动作，所有的数据可通过RS485通讯口用Modbus-RTU通讯协议上传数据。
产品特点
●直接测量三相电力参数
●模拟量变送输出，多参数越界报警
●可直接电压互感器接入，可任意设定PT变比
●计量级电能测量功能(可选)
●铁电存储，设定之参数永久记忆
●数码 液晶显示 数据直观形象
●可通讯接入SCADA 或 PLC系统中
●外形尺寸 96 × 96 × 70
●可与业界组态软件通信(Intouch/Fix/Citec /组态王/力控/杰控/太力等)
●方便安装 接线简单
外形、开口尺寸
●外形尺寸：96mm×96mm×(63+21)mm(高 × 宽 × 深 )
●盘面开孔尺寸：91mm×91mm (高 × 宽)
功能
● 电力参数测量：电压、电流、频率、有功\无功\视在功率、有功\无功\视在电度、电流\电压谐波。
● IO输入、IO输出
● 提供RS485通讯 Modbus_RTU 通讯协议。
技术规格
●电压：精度0.2%，分辨率：0.1V,范围：20V-500KV
●电流：精度0.2%，分辨率：0. 001A，范围：0A-9999A
●频率: 精度0.2%，分辨率：0.01Hz，范围：45-65Hz
●电度：精度1%，分辨率：0.1kW/h,范围：0到 9999999999kW/h
●其他参数: 精度:0.5%
●漂移系数: <50PPM/℃
●输入电流互感器： 0-5A 或 0-1A
●输入过负荷：1.2倍/连续 10倍/1秒
●输入电压： 100V 或 220V
●过负荷： 2倍/1秒
●电源工作范围： 85-265VAC 80-300VDC
●电源功耗 ： 1.5W
●工作温度：-25 ~ 70℃
●储存温度：-40 ~ 80℃
●相对湿度：5%-95%无结露
●模拟量输出(范围：4-20mA、 解析度:12bit、负载能力:4-20mA、最大负载电阻：500欧姆)
●继电器输出（类型：机械触点 最大开关电压：250VAC、30VDC、最大开关电流：3A 触电材料：银合金 输出方式：状态输出）
应用
LND3三相电测量仪表的应用领域非常广泛且便于系统集成，特别是在对电力品质、电力安全又要求的场合以及就地显示的场合：能源管理、中低压系统、工业设备、商业、工业和电力系统。获取电量参数值，可替代如电流表、电压表或者功率表等单一功能的模拟式仪表。LND3三相电流/电压测量仪表具有四个直接按钮和LCD显示窗口，帮助您获得中低压电网的所有参数。这些参数均可以通过含MODBUS通讯协议的RS485接口集中输入到PC/PLC等集中采集设备上。
选型
型号
功能
LND3/A
检测电流功能、频率
LND3/V
检测电压功能、频率
LND3/D
监测电路、电压、功率、频率、电度
LND3/E
监测电路、电压、功率、频率、电度、谐波
备注：可选4路开关量输入1I、2输出1O。 例如：LND2/A /1I。功能：监测电流、频率、一路输入功能。
