北京消防设备电源监控器 乐鸟LN8H消防电源监控主机

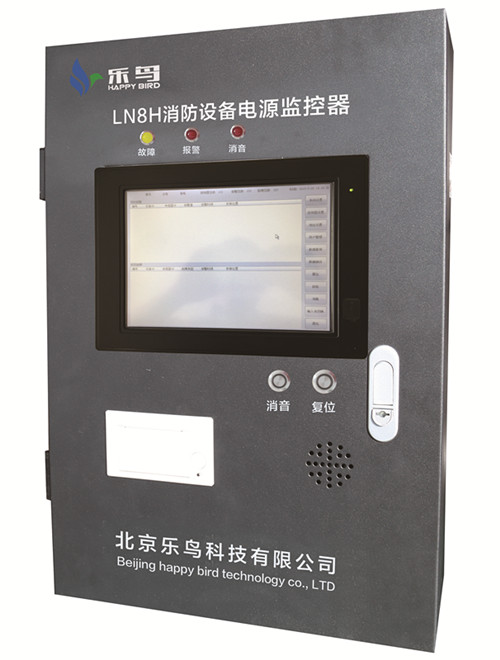

LN8H消防设备电源状态监控器
介绍
LN8H消防设备电源状态监控器是根据中国国家标准GB 28184-2011，研究开发的专门用于对消防设备的电源进行实时的监控，通过传感器对消防设备的主电源和备电源进行实时检测，从而判断电源设备是否过压、欠压、过流、短路、短路以及缺相等故障。当故障发生时能快速在监控器上显示并记录故障的部位。类型和时间，并发出声光报警信号，从而有效保障了火灾发生时消防联动系统的可靠性。LIUNX操作系统平台，安全可靠，全中文触摸式人机交互界面，易于操控。通过高效的CAN现场总线，基于安全可靠地工业标准MODBUS-RTU协议与终端电流/电压传感器连接，组成消防电源监控系统。
特点
● 采用壁挂式安装，具有自检、复位、消音、故障报警、监控报警、报警记录及查询等功能
● 实时数据采集每个终端的所有数据状态
● 友好的人机交互界面5.7吋屏幕按键输入
● 采用集中供电方式，给现场传感器提供DC24V安全电压供电，有效的保证系统的稳定性、安全性
● 实时检测所以被监控的消防设备主、备电源的工作状态和故障报警信息，并实时显示工作状态和欠压报警信息
● 多个用户管理，可设置最高管理权限和操作员权限
● 6路CAN通信回路，最大接入660个终端传感器
● 数据存储和查询功能，对报警和事件信息进行时间戳存储，海量存储快速查询
功能
● 监控报警
被监控设备电源回路开关状态
被监控设备电源的工作状态（电流、电压、报警信息）
监控报警响应时间：≤30s
监控报警声信号：可手动消除，当再次有报警信号输入时，能再次启动
监控报警光信号：红色LED指示灯
● 故障报警
监控器与传感器（电压/电流）之间连线短路、短路
监控器主电源欠压（≤80%主电源电压）或过压（≥110%主电源电压）
当监控器出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号
故障报警响应时间：≤100s
故障报警声信号：能手动消除，当再次有报警信号输入时，能再次启动
故障报警光信号：黄色LED指示灯
故障期间，非故障回路的正常工作不受影响
● 控制输出
对个别或全部被监控设备的报警继电器进行远程遥控操作
监控器报警控制输出：常开无源触点
监控器控制输出：常开无源触点
● 自检
连接检查：通信线路及分体电源线路的断路、短路
设备自检：手动检查或系统自检
● 报警记录
能记录10000条相关故障报警信息
报警类型：故障事件类型、发生事件、位置及描述
报警事件查询
报警记录打印
● 操作分级
日常值班级：可进入软件界面查看实时监测情况，消除报警声音和查询报警记录
监控操作级：可操作针对系统本身的信息维护外的其他操作
系统管理级：可操作系统的任何一个功能模块
尺寸
●安装方式：壁挂安装
●外观尺寸：380mm x 550mm x 140mm
技术规格
●执行标准：GB 58184-2011
●主电输入范围：187～280V AC 50Hz
●备电电源：主电欠压或者停电时启动，正常工作＞8h
●整机功耗：监控状态小于5W,报警状态小于20W
●通信端口：6路CAN通信，通信速率20bps
●工作环境：-10℃ ~ 70℃，5~95%无凝露
●存储环境：-40℃ ~ 85℃，5~95%无凝露
选型
型号
参数说明
LN8H-32
可以连接32个电压/电流传感器（LN8M）
LN8H-64
可以连接64个电压/电流传感器（LN8M）
LN8H-110
可以连接110个电压/电流传感器（LN8M）
LN8H-220
可以连接220个电压/电流传感器（LN8M）
LN8H-660
可以连接660个电压/电流传感器（LN8M）
应用
● 通讯连接线缆为ZR_RVSP 2*1.5mm，电源线缆为 ZR_BV 2 * 2.5mm。
● 通信线缆可采用屏蔽型规格，输入、通信和电源线缆应分开布线，使用环境应注意是否存在腐蚀性气体，如有应在订货时进行说
明；
● 产品安装，拆装和配线作业以及维护检查时务必断开电源连接线，注意触电和损害设备
